ANGS系列電網模擬電源，專門針對光伏、風能等新能源行業開發，適用于逆變器的測試及驗證。電源采用FPGA數字化控制技術，逆變器測試流程可完全實現智能化；具備正弦波輸出模式和多種諧波疊加輸出模式，單相、兩相或三相低(零)電壓穿越，能夠充分模擬各種電網異常狀況，可配合完成過欠壓、過欠頻、不平衡及防孤島保護功能測試，滿足相關法規的測試要求。
歡迎光臨本公司網站！不管您來我們網站是選型號還是買產品，請加一下上方手機衛星號，保證我們提供的服務您會滿意的，因為我們是提供專業服務的。您能在茫茫網海中，找到我們這里，說明與我們很有緣分，不管結果如何，讓我們從這里開始相識、相交到相見。從此以后不管您身在何方，只要您有任何產品問題都可以向我們咨詢，我們會滿懷熱情，盡最大的努力為您釋疑。您順手加個衛星備用，以后有相關問題發一條信息給我們，我們就可以為您解答，還可以為您提出一些相關專業的參考意見。一次簡單的相遇，交一生的朋友，買賣不成情誼在，這次不成，下次還有機會：合適——您今天下單；不合適——您改天下單；來與不來——友誼在；買與不買——情義在；一年又一年，我們一直都在翹首等待您的到來！米恩科技，誠信經營，用心服務 ?！钲谑忻锥骺萍加邢薰?/strong>

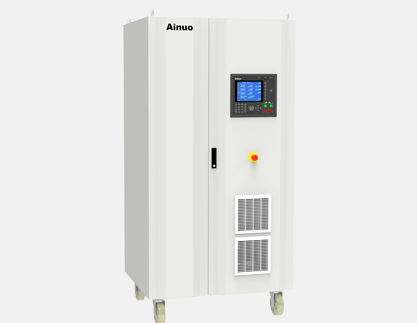

艾諾Ainuo ANGS 0-240KW 系列電網模擬電源
采用FPGA數字化控制技術，逆變器測試流程可完全實現智能化；
具備高性能低(零)電壓穿越功能；
電壓和頻率可設置為階梯、步階或漸變等復雜編程方式，輕松實現過欠壓，過欠頻測試；
具備諧波模式，可疊加2~40次諧波；
三相不平衡模式，可調節三相電壓及三相相位差，實現三相不平衡測試；
具備高壓直流輸出，可與光伏逆變器組成環路測試；
3倍額定電流沖擊承受2S，帶載能力強；
測量功能齊全：電壓、電流、電流峰值、頻率、有功功率、視在功率、功率因數、電壓峰值因數；
在線監控功能：輸出狀態下監控IGBT溫度、變壓器溫度、風機轉速、輸入電壓等參數；
“黑匣子”功能：自動記錄報警時的電源狀態、報警代碼等，大大縮短維護時間；
風機轉速根據電源溫度自動調整，降低噪音；
Lock鍵，人性化設計，5分鐘不操作自動鎖定，防止誤操作；
機箱采用組合機柜形式，8寸大屏幕彩色液晶顯示；
標配RS232通訊接口，可選配RS485、GPIB、Ethernet通訊接口或模擬控制方式。
ANGS系列電網模擬電源，專門針對光伏、風能等新能源行業開發，適用于逆變器的測試及驗證。電源采用FPGA數字化控制技術，逆變器測試流程可完全實現智能化；具備正弦波輸出模式和多種諧波疊加輸出模式，單相、兩相或三相低(零)電壓穿越，能夠充分模擬各種電網異常狀況，可配合完成過欠壓、過欠頻、不平衡及防孤島保護功能測試，滿足相關法規的測試要求。
產品應用
電網模擬電源、太陽能電池模擬器及功率分析儀組成逆變器測試系統
ANGS系列電網模擬電源可模擬過欠壓，過欠頻，低(零)穿越等曲線，利用防孤島負載或交流電子負載，可測試逆變器的過欠壓，過欠頻，防孤島保護等性能；AN51系列太陽能電池模擬器可模擬各種太陽能電池I-V曲線，驗證逆變器的最大功率追蹤能力，并配合做逆變器老化測試及過欠壓保護等；AN87500多通道功率分析儀對逆變器功率，諧波，效率等參數進行全面測量分析，從而綜合分析逆變器性能。三種設備可通過專業的上位機測試軟件進行系統集成，組成一個全面的逆變器測試系統和解決方案。
電網模擬電源輸出高壓直流，單獨與逆變器組成環路測試
ANGS系列電網模擬電源的直流輸出端接入逆變器的直流輸入端，逆變器的輸出端并在模擬電源的輸出端，兩者組成環路測試，能量在環路內流動，在完成某些特定測試的情況下，為用戶節約了設備投入
低(零)電壓穿越
可編程輸出（階梯、步階、漸變），實現過欠壓，過欠頻測試
諧波模式
三相不平衡測試
大尺寸彩色液晶、數字鍵輸入、旋鈕操作
上位機軟件

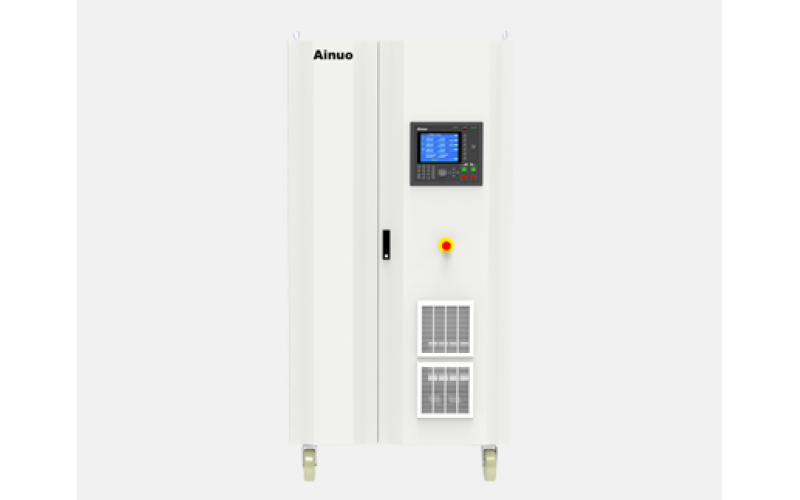

艾諾Ainuo ANGS 0-240KW 系列電網模擬電源
ANGS技術規格
| 型號 | ANGS015T | ANGS030T | ANGS045T | ANGS060T | ANGS090T | ANGS120T | ANGS180T | ANGS240T | ||
| 電源容量 | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 180kVA | 240kVA | ||
| 交流輸入 | 相數 | 三相四線+PE | ||||||||
| 電壓 | 相電壓：220V±33V，線電壓：380V±57V | |||||||||
| 頻率 | 50/60Hz±3Hz | |||||||||
| 交流輸出 | 相數 | 三相四線 | ||||||||
| 模式 | 三相標準模式、三相不平衡模式 | |||||||||
| 電壓 | 相電壓：0.0～300.0V | |||||||||
| 頻率 | 45.00～65.00Hz | |||||||||
| 額定電流 | 220V | 22.7A | 45.4A | 68.2A | 90.9A | 136.3A | 181.8A | 272.7A | 363.6A | |
| 設定精度 | 電壓 | 分辨力：0.1V，精度：0.2%×讀數值+0.2%×滿量程值 | ||||||||
| 頻率 | 分辨力：0.01Hz，精度：0.05% | |||||||||
| 測量精度 | 電壓 | 分辨力：0.1V，精度：0.2%×讀數值+0.2%×滿量程值 | ||||||||
| 頻率 | 分辨力：0.01Hz，精度：0.05% | |||||||||
| 電流 | 分辨力：0.1A/1A，精度：0.3%×讀數值+0.3%×滿量程值 | |||||||||
| 功率 | 分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×讀數值+0.45%×滿量程值 | |||||||||
| 頻率穩定度 | ≤0.02% | |||||||||
| 電壓失真度 | 線性負載：THD＜1% | |||||||||
| 瞬態恢復時間 | 20ms | |||||||||
| 三相相位差 | 三相標準模式：120°±2° | |||||||||
| 三相不平衡模式：0.0°～359.9°，0.1°可調 | ||||||||||
| 相電壓波峰系數 | 1.41±0.1 | |||||||||
| 源電壓效應 | ≤1% | |||||||||
| 負載效應 | ≤1% | |||||||||
| 過載能力 | 105%＜輸出≤110% 15秒關斷輸出 ；110%＜輸出≤200% 5秒關斷輸出； 200%＜輸出≤300% 2秒關斷輸出 ；300%＜輸出 立即關斷輸出。 | |||||||||
| 抗沖擊能力 | 可承受3倍額定電流持續2S | |||||||||
| 保護裝置 | IGBT過熱、IGBT過流、變壓器過熱、輸入過壓、輸入欠壓、 輸出過壓、輸出欠壓、輸出缺相、輸出過流、輸出過載、輸出短路、母線防回灌 | |||||||||
| 效率 | ＞86% | |||||||||
| 功能 | 顯示與啟動 | 8寸LCD顯示，分辨率：800*600；啟動緩升0.0～99.9秒 | ||||||||
| 輸出波形 | 正弦波、諧波(疊加2~40次諧波) | |||||||||
| 編程功能 | 低（零）電壓穿越模式 | 具備，最小反應時間20ms | ||||||||
| 階梯模式 | 9999階梯 | |||||||||
| 步階模式 | 100步999999循環 | |||||||||
| 漸變模式 | 100步999999循環 | |||||||||
| 在線調節功能 | 常規模式下，可在線調節輸出電壓、輸出頻率，可在線切換波形 | |||||||||
| 記憶與快捷組 | 掉電記憶功能，可記憶上次輸出模式及參數；常規模式10組，諧波10組 | |||||||||
| 線路壓降補償 | 0.000～0.500歐 | |||||||||
| 通訊接口 | RS232（標配)、RS485（選配)、GPIB（選配)、Ethernet（選配)、翻轉信號（標配） | |||||||||
| 遠程控制 | 模擬控制口（選配) | |||||||||
| 直流 | 電壓 | 實際直流母線電壓輸出 | ||||||||
| 電流 | 16A | 33A | 49A | 65A | 98A | 131A | 196A | 262A | ||
| 環境 | 溫度 | 0～40℃ | ||||||||
| 濕度 | 20～90%RH | |||||||||
| 外形尺寸W×H×D(mm) | 1000×1990×800 | 1200×1990×800 | 1200×1990×1000 | |||||||
| 重量(Kg) | 310 | 360 | 500 | 620 | 810 | 1060 | 1350 | 1520 | ||
上述規格僅供參考，具體技術規格以合同約定為依據。
