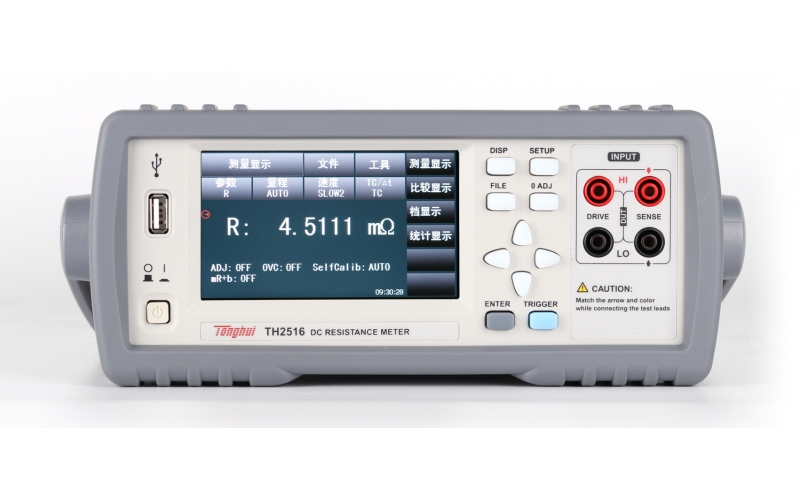

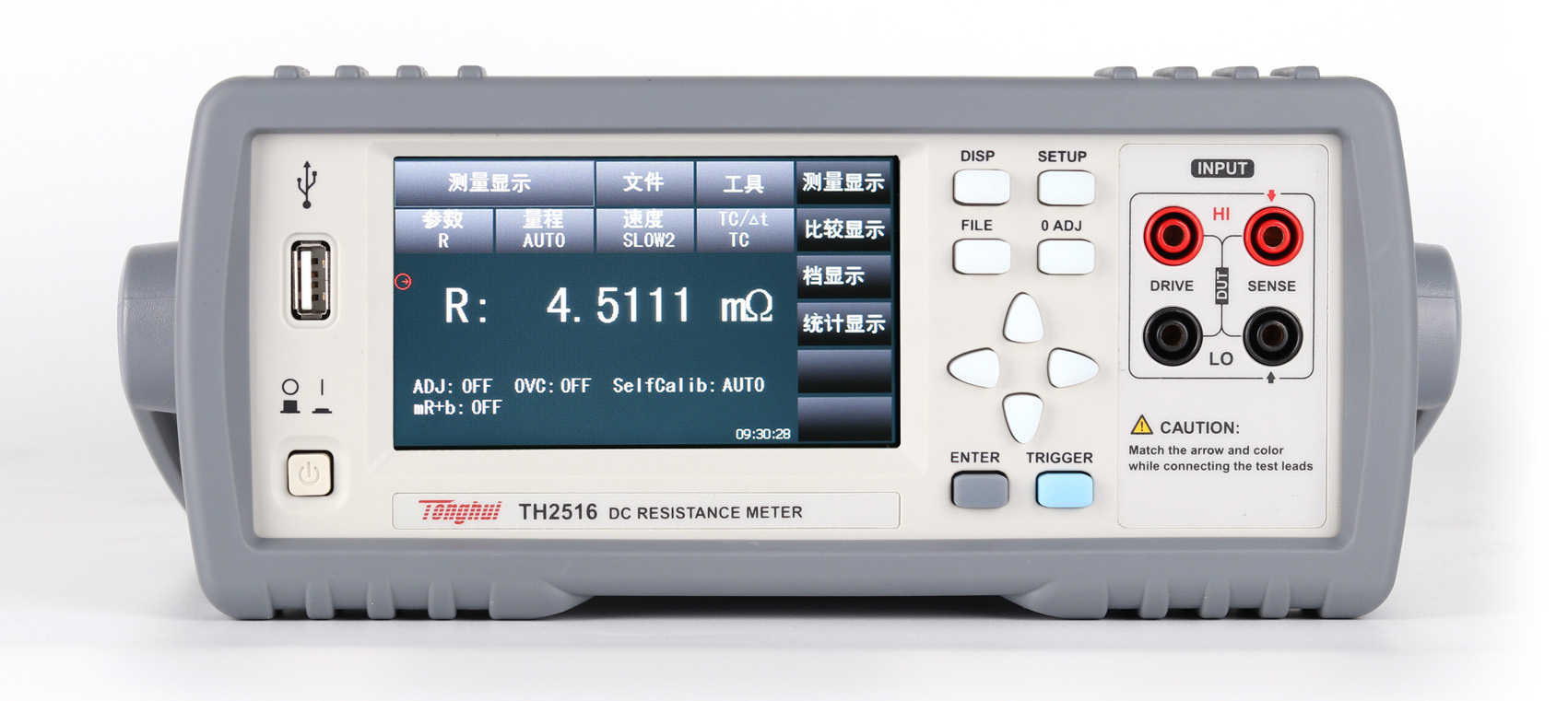

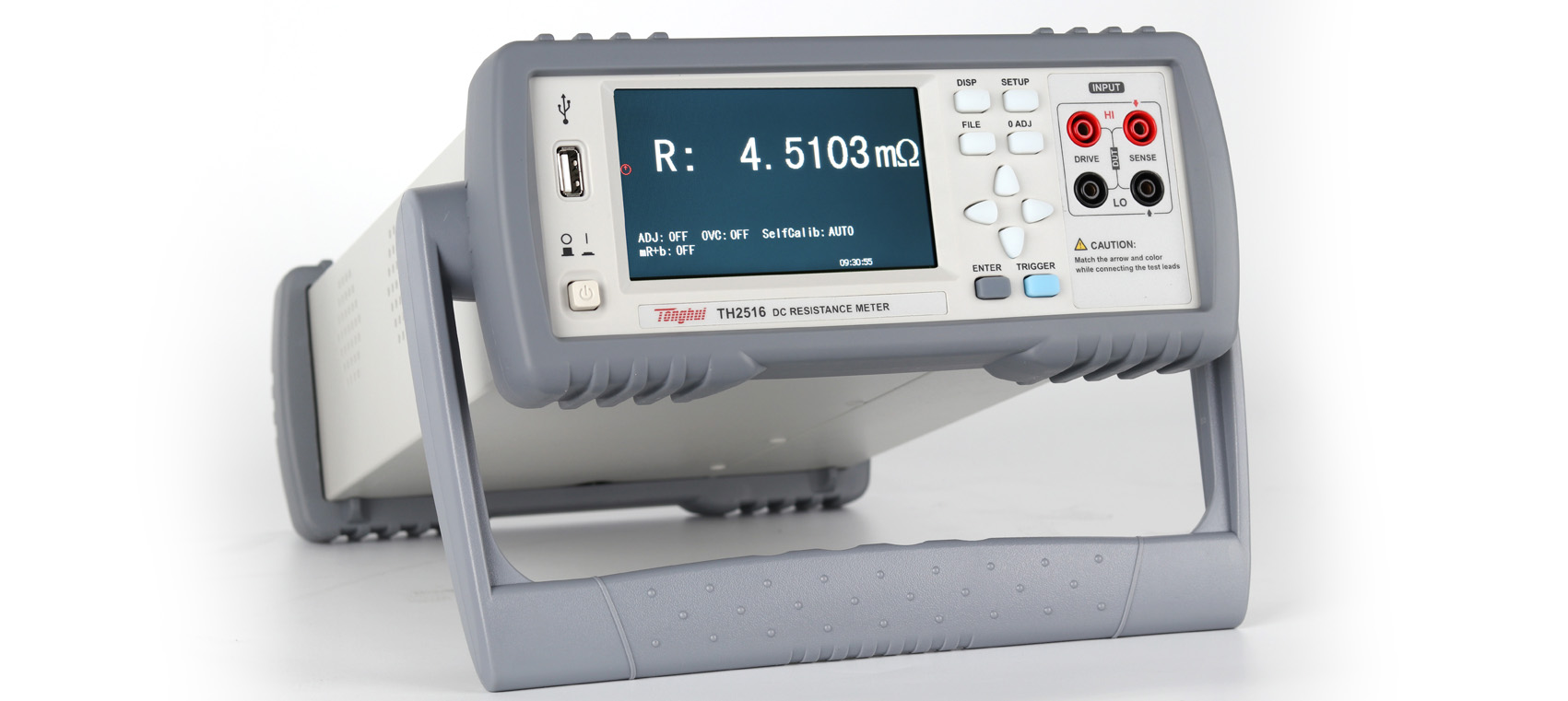

TH2516 直流電阻測試儀
簡介
■ TH2516直流電阻測試儀采用當前主流的32bits CPU和高密度SMD貼裝工藝，帶觸摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.05%的最高電阻測量精度及1uΩ最小電阻分辨率，其適用于繼電器接觸電阻、接插件接插電阻、導線電阻、印制板線路及焊孔電阻等；其超高速的測試速度以及通過handler接口可以輸出3檔不同邊界的比較結果信號，便于生產線上的自動化操作。
應用
技術參數
產品型號
TH2516
顯示器
24位色；分辨率為480X272的彩色TFT LCD顯示器 帶觸屏功能
讀數位數
4位半
電阻測量
測量范圍
1μΩ-2MΩ
電阻量程
電流
分辨率
準確度Rd%+字
溫度系數
20 mΩ
1A
1μΩ
0.100+3
100ppm
200mΩ
1A
10μΩ
0.05+2
50ppm
2Ω
100mA
100μΩ
20Ω
10mA
1mΩ
200Ω
1mA
10mΩ
2kΩ
100μA
100mΩ
20kΩ
1Ω
200kΩ
10μA
10Ω
2MΩ
1μA
100Ω
0.2+2
測量功能
電阻測量時間
FAST：10ms；MED：25ms；SLOW1：115ms；SLOW2：455ms以上為DISPLAY OFF，當DISPLAY ON另加20ms。
溫度測量時間
100 ± 10ms
測試端配置
四端
測量平均設置
1-255
清“0”
√
量程切換
自動、手動
觸發方式
內部、手動、外部、總線
電源頻率選擇
√（避免電源噪聲干擾）
測量設置參數保存
30組
低電壓測量
開路電壓：≤ 40mV有效量程：2Ω, 20Ω, 200Ω, 2kΩ
熱電勢消除
√
統計功能
平均值、最大值、最小值、總標準偏差、采樣標準偏差、工程能力指數（分散性Cp、偏向性CpK）
Beep工作狀態
比較器、按鍵
按鍵鎖定
√
溫度測量
溫度測量1
-10.0℃--99.9℃ 傳感器：PT500
溫度測量2
模擬輸入：0V--2V 顯示：-99.9℃ -- 999.9℃
溫度補償功能
√（電阻測量值轉換為設定溫度時的阻值）
溫度轉換功能
√（由加溫前后電阻測試值獲得溫升）
比較判別
比較器
信號輸出
HI/IN/LO
訊響
鳴叫模式：OFF，IN，HI/LO
極限設置方式
絕對值上/下限，百分比上下限+標稱值
分選
3檔，絕對值/百分比
外觸發延遲時間
自動：由量程、低電壓模式ON/OFF、OVC(失調電壓補償)ON/OFF決定手動：0.000--9.999s
外輸入觸發
上升沿/下降沿可選
接口
接口配置

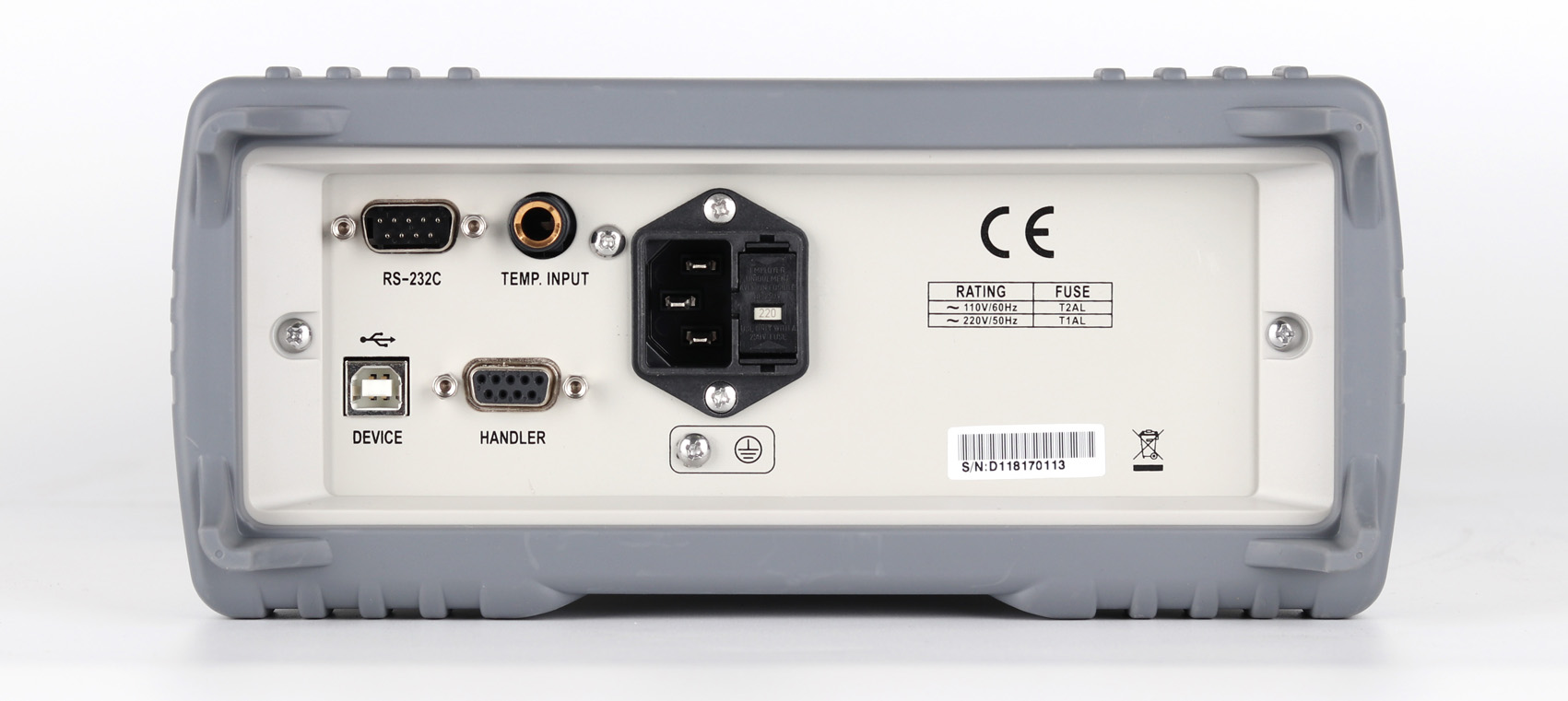

USB DEVICE、USB HOST、RS232C、HANDLER
一般技術指標
溫度、濕度
0℃ -- 40℃，≤ 90%RH
保證精度溫度 濕度
23±5℃ ≤80%RH
供電電源
電壓
90--125V , 190--250V
頻率
50Hz/60Hz
功耗
30 VA
尺寸
215mm×87mm×335mm（凈尺寸）235mm×105mm×360mm（加護套后）
重量
約3.6kg
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端測試電纜 | TH26050S | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 低電阻探針夾具 | TH26065 | ||||
