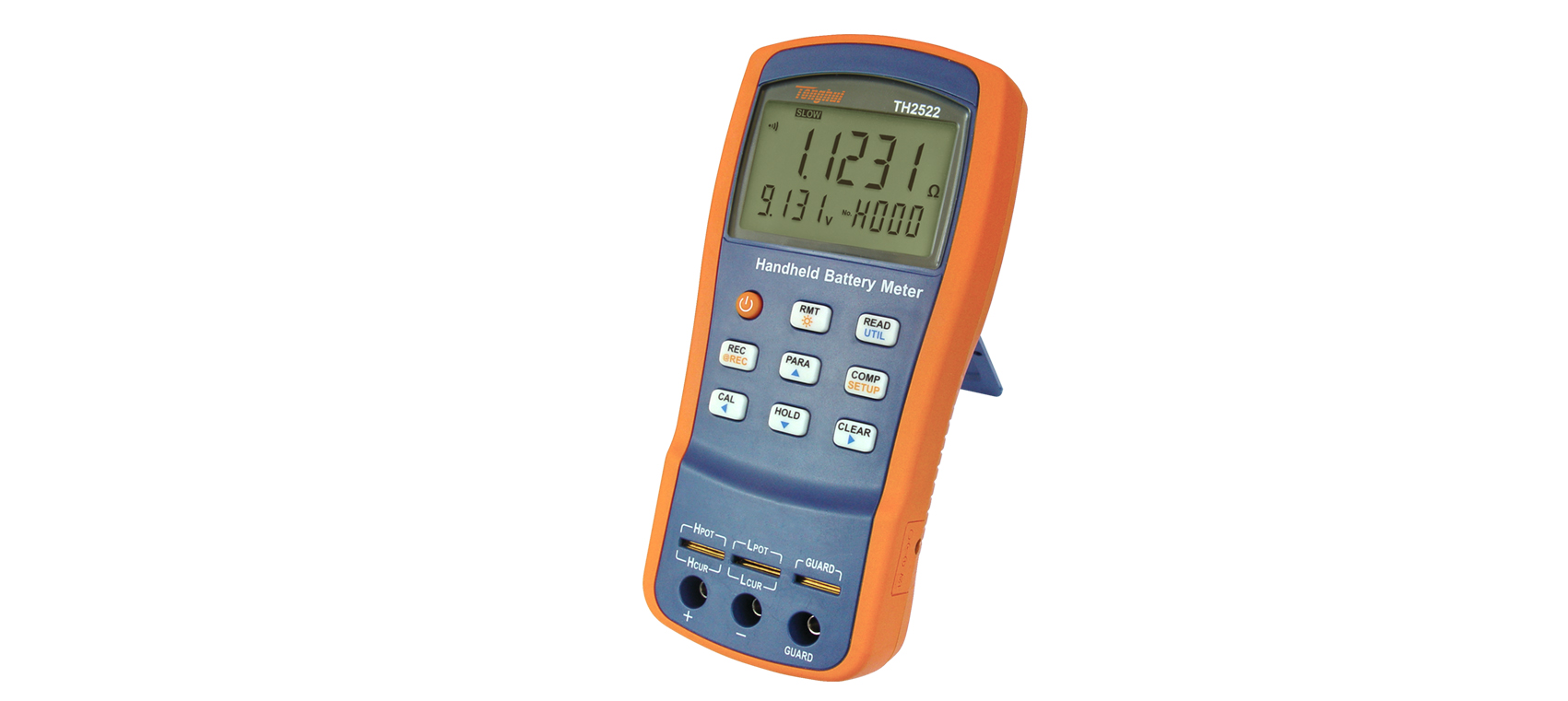

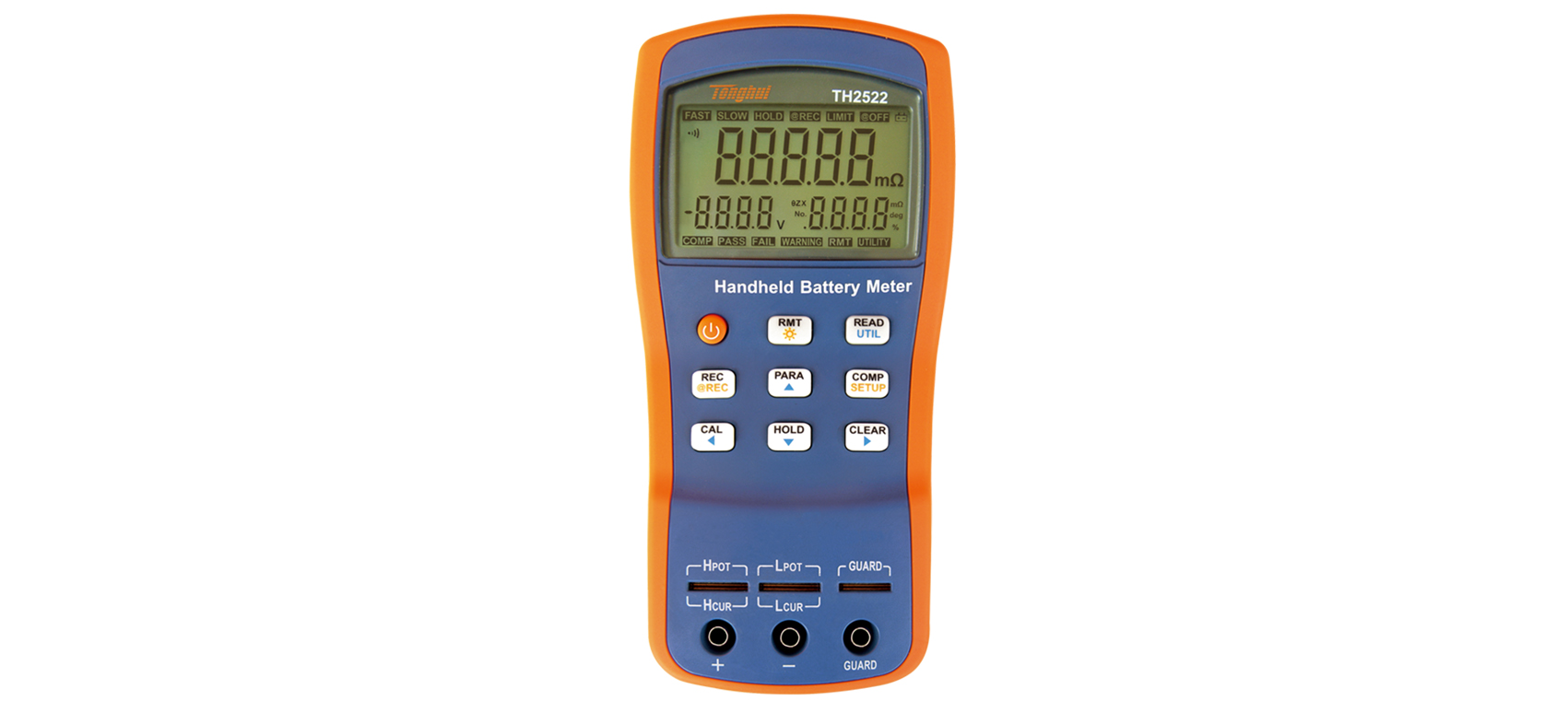

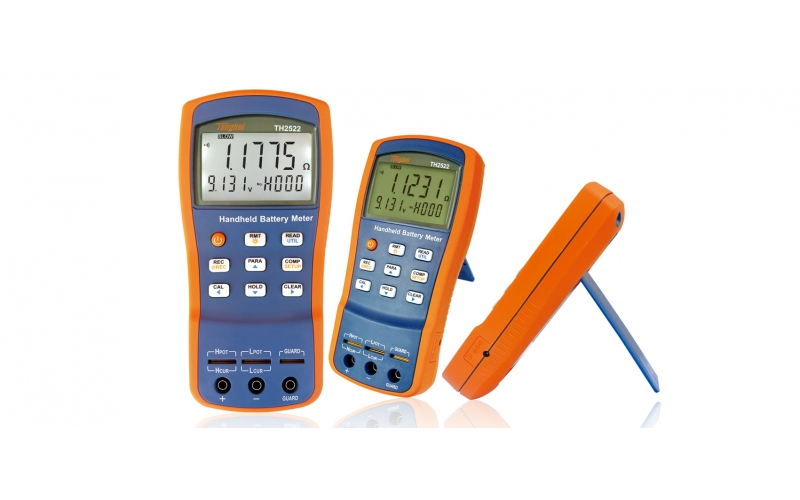

TH2522 手持交流低電阻儀

• 簡介

• ■ 同惠電子憑借其在阻抗測試領域深厚的技術積淀和廣泛的市場調研，推出了便攜式交流電阻電壓測試儀器----TH2522系列手持電池測試儀（電池內阻/電壓測試儀）。TH2522系列手持電池測試儀采用了低功耗的16bits嵌入式CPU和高密度SMD貼裝工藝，界面清爽，操作便捷。TH2522采用1kHz恒壓測試信號源，內阻為50Ω，能夠很好的對外部測量器件做出適應，防止被測件擊毀。電阻除最小量程外，其量程均可達到0.5%的精度（最小量程保證0.8%精度），直流電壓測量精度更是達到了0.1%。TH2522內部可存儲35組分選數據，可獨立設置并選用內置比較數據，使您的測試和數據分析處理工作更加輕松。內部可實現兩種數據存儲方式，手動最多100組數據，自動最多500組數據，自動存儲方式又分為穩定存儲和定間隔存儲，方便您通過測量數據繪制產品性能參數表TH2522儀器配置了Mini-USB接口，既方便您讀取儀器保存的數據，又方便您遠程控制儀器，讓測試工作不再枯燥。




• 應用

• 顯示	顯示器	128段黑白液晶顯示器
  	顯示位數	R：5位，最大顯示數字500.00 V：4位，最大顯示數字50.00
  基本準確度		交流電阻R：0.5%（最小量程0.8%）  直流電壓V：0.1%
  測試信號源	頻率	1kHz±0.2Hz正弦波
  	恒定電壓	0.6V
  測量顯示范圍	電阻R	10μΩ-50Ω
  	阻抗Z/電抗X	100μΩ-50Ω
  	直流電壓V	1mV-50V
  	電壓的分辨率	1mV
  	相位角θ（deg）	-179.99-179.99
  量程	交流電阻R	50mΩ/158mΩ/500mΩ/1.58Ω/5Ω/50Ω/500Ω
  	直流電壓V	0.5V/1.58V/5V/15.8V/50V
  最大輸入電壓		60V
  測量速度（次/秒）		快速：4次/秒，慢速:約1.5次/秒
  比較器		35組，合格、警告、超差分選
  量程方式		自動
  觸發方式		內部、總線
  操作功能		儀器故障檢測；短路清“0”；開路清“0”；35組比較設置的存儲/加載，手自動數據的讀取及刪除

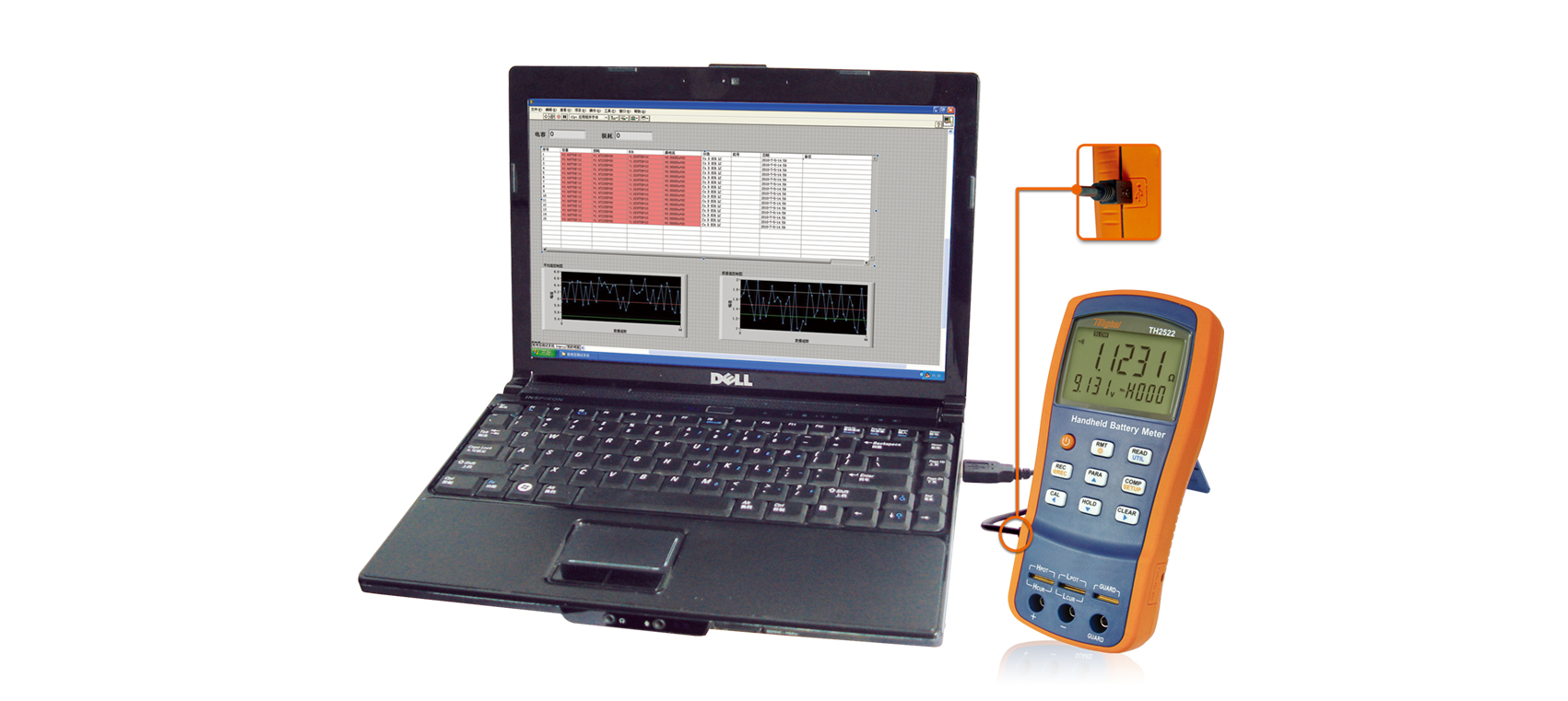

  接口		Mini-USB
  通用技術參數
  工作環境	溫度	0℃-40℃
  	濕度	≤90%RH
  適配器電源要求	電壓	198V-242V
  	頻率	47Hz-63Hz
  電池電源要求	電壓	6V-17V
  功耗	短路	最大0.3W
  	開路	最大0.15W
  體積（H×W×D）		200mm×90mm×40mm
  重量		約0.35kg




• 技術參數

•


• 附件

標配
配件名稱	型號

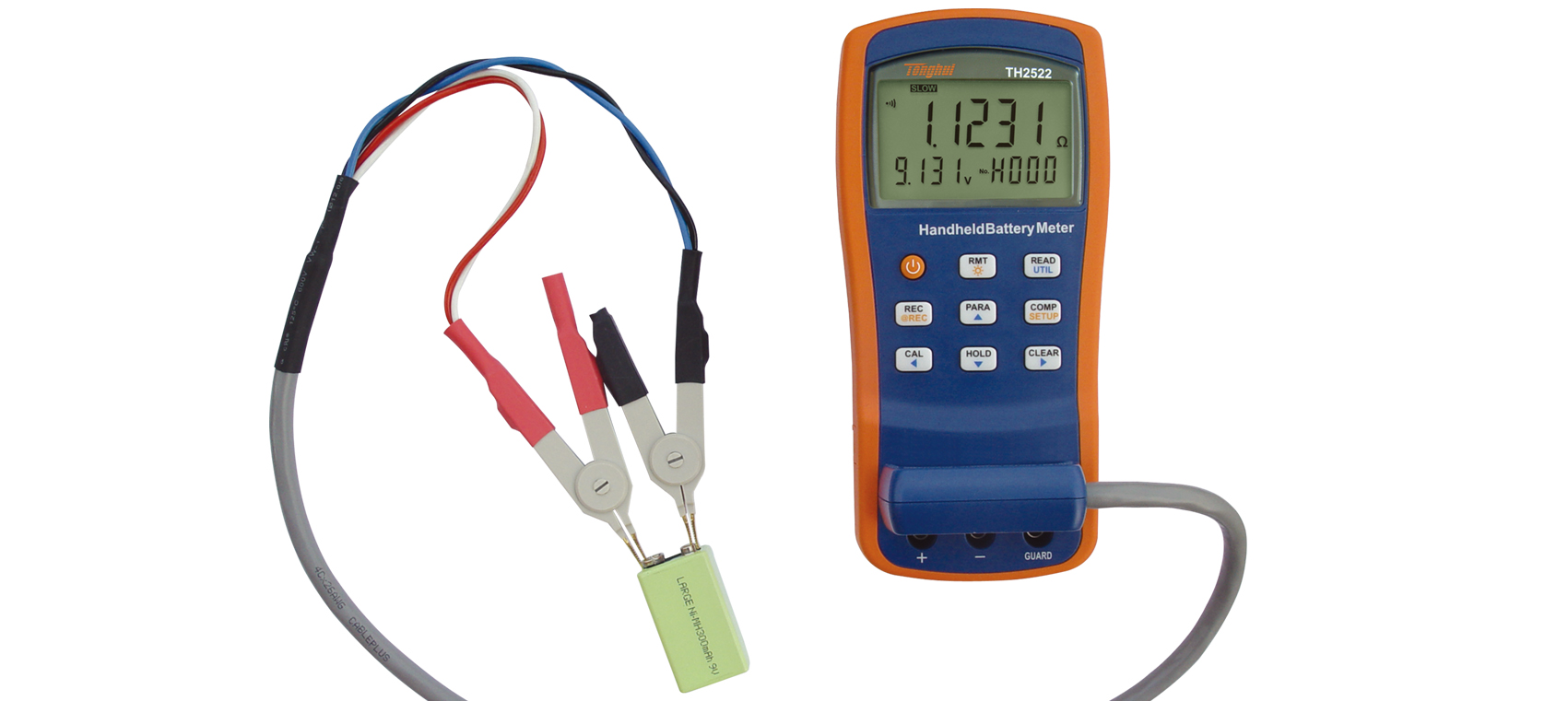

四端開爾文測試電纜	TH26027BS
