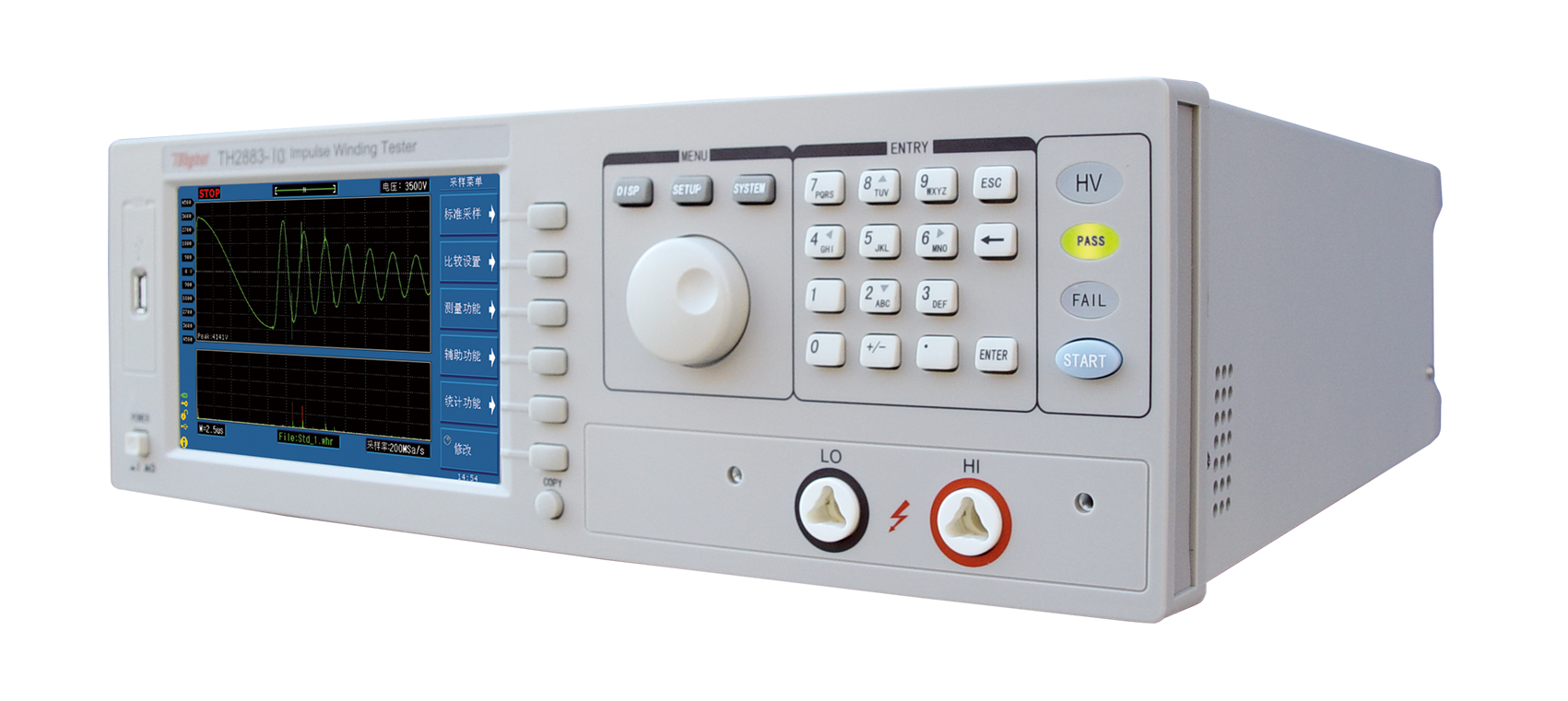

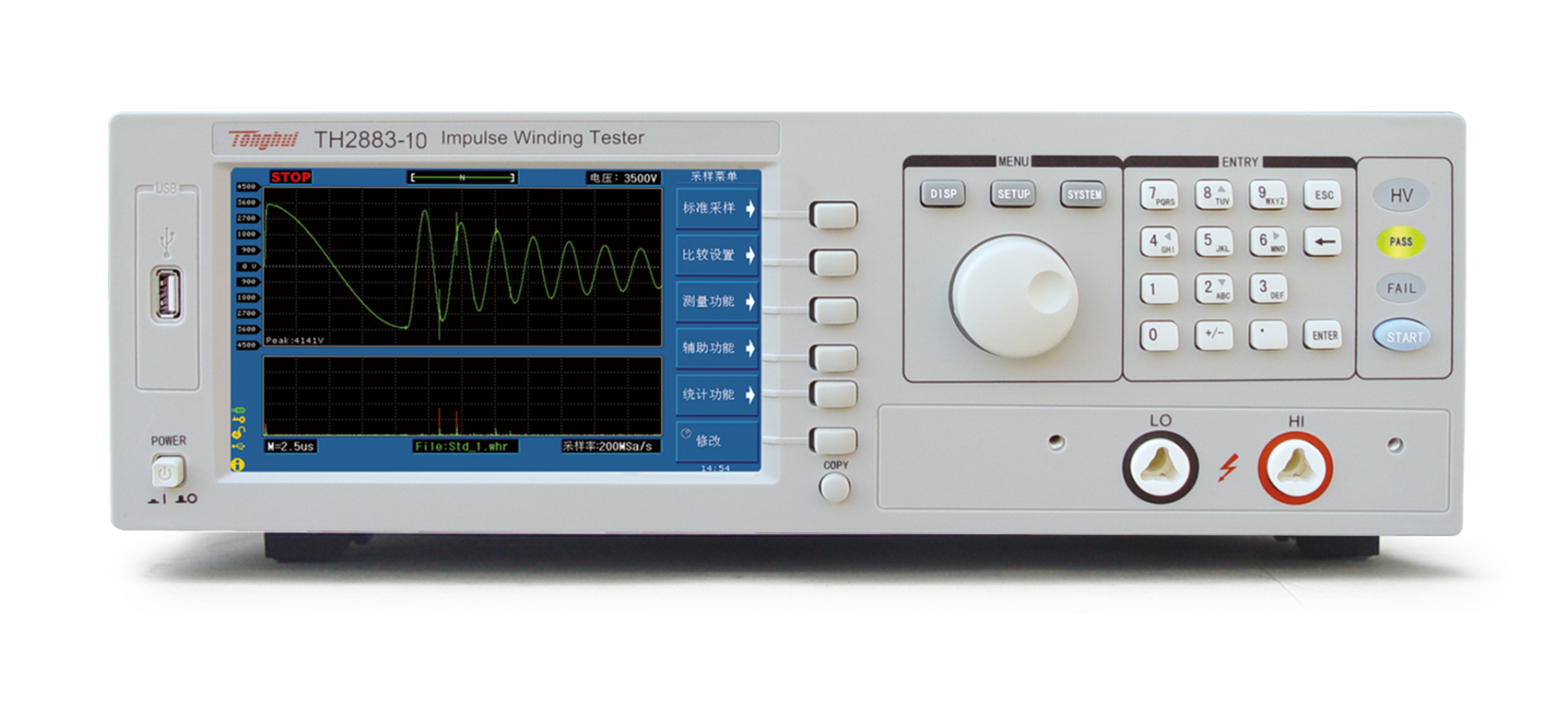

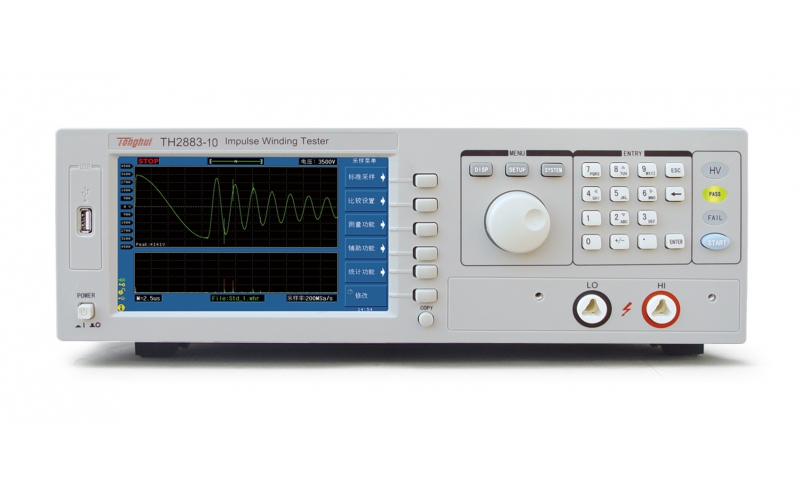

TH2883-10脈沖式線圈測試儀
簡介
■?TH2883系列產品是同惠研發的最新脈沖式線圈測試儀產品線。可完整提供低壓30V到高壓10kV，單通道到多通道（最大8通道）系列線圈
? 測試儀解決方案。TH2883該系列產品采用當前主流32bit CPU和高密度 SMD貼裝工藝，65k色的7寸寬屏TFT顯示器。操作功能簡潔易用，
? 顯示界面清新亮麗。 最低30V，最高10kV涵蓋寬范圍脈沖電壓，低至1uH電感量的線圈測 試，高達200Msps的采樣率，6k Bytes的存儲
? 深度，讓您的測試“無微 不至”。
■?TH2883系列根據輸出電壓分為TH2883-1、TH2883-5、TH2883-10三 種型號。TH2883-1是低電感脈沖式線圈測試儀，具有最低30V、最高
? 1200V的脈沖電壓，可測試低至1uH電感量的線圈，是開關電源等所用 電感線圈的理想測試產品。TH2883-5具有100V-5000V的寬范圍脈
? 沖電壓，是測試各種線圈的標配產品。TH2883-10具有最高10kV的脈沖 輸出電壓，可測試更高絕緣耐壓的匝間測試。
■?TH2883系列產品標配USBHost、RS232C、USB Device和LAN接口，既方 便您圖形的快速保存，又方便您進行遠程控制。
應用
■?電機線圈匝間絕緣/層間短路測試
■?變壓器線圈匝間絕緣/層間短路測試
■?繞線電感線圈匝間絕緣/層間短路測試技術參數
型號
TH2883-10
脈沖電壓
500V-10kV 20V步進±5%±25V
通道數
1
電感測試范圍
≥20uH
脈沖能量
最大 0.5焦耳
測量速度
1.4次/秒(10kV 脈沖電壓輸出時)
施加脈沖數
最大到32個
輸入阻抗
5MΩ
顯示器
800x480點65k色TFT，波形顯示范圍600x256
波形采集
采樣率: 最高200Msps, 8級可調分辨率: 8 Bits存儲深度:6k Bytes樣本平均:1-32
判定方法
和標準波形比較??面積比較??面積差比較??電暈放電??相位差比較
波形測量
波形的電壓、波形的頻率、波形的時間
觸發方式
手動觸發、外部觸發、總線觸發，內部觸發
判別輸出
OK/NG?顯示，LED 燈指示，蜂鳴器報警
測量統計
具有測量結果的統計功能
存儲器
儀器內部可以存儲20組標準波形和儀器設置也可以使用U盤作為外部存儲器

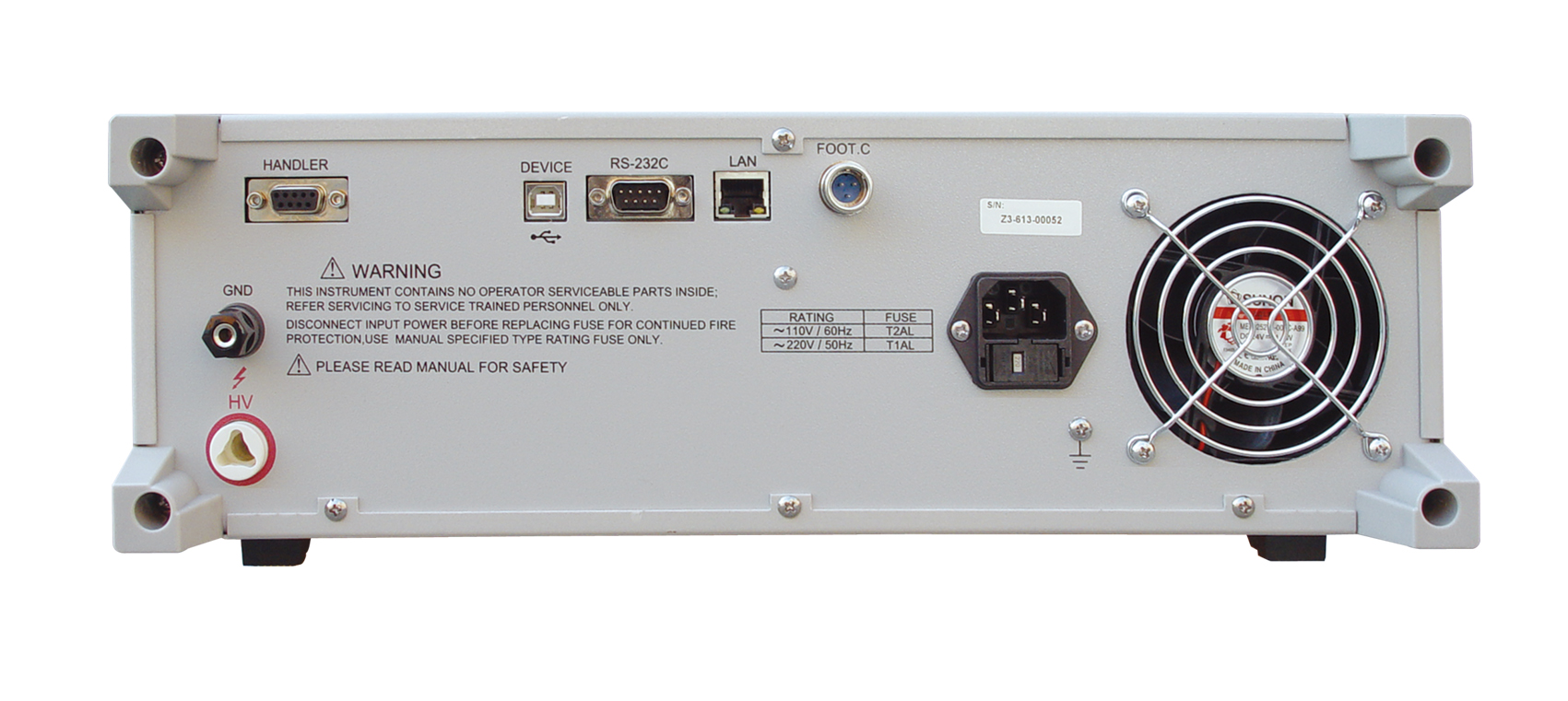

接口
Handler,RS232C,USB Device,USB Host，Lan
電源
供電電源
110V/220V±10% 50Hz/60Hz±5%
電源功耗
≤200VA
通用條件
工作環境
溫度
0℃?- 40℃
濕度
≤75% R.H.
安全和電磁兼容
IEC61010-1:2001,IEC61326-2-1:2005
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試線 | TH2883-01 | ||||
| 腳踏啟動開關 | TH2881-001 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 測試夾具 | TH26052 | ||||
| 測試夾具 | TH26053 | ||||
