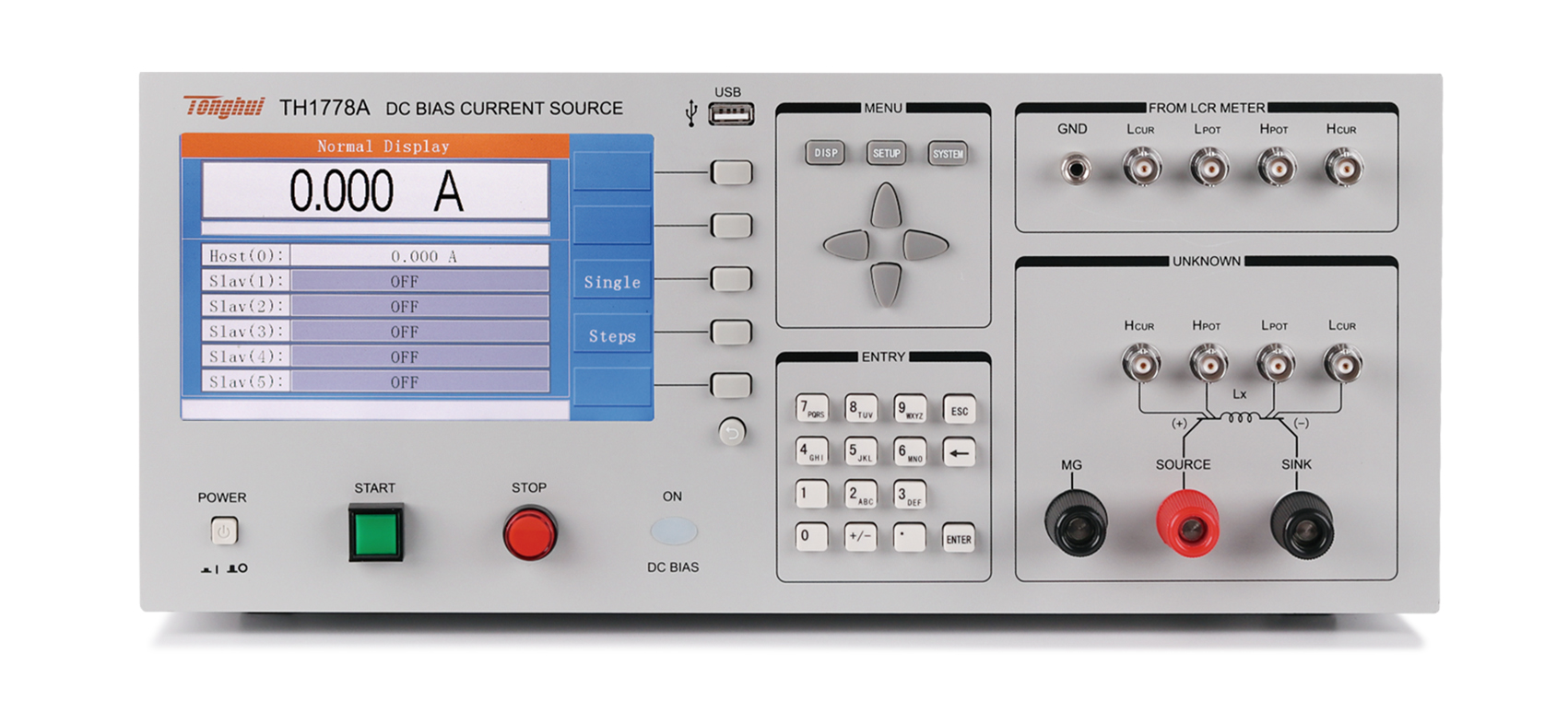

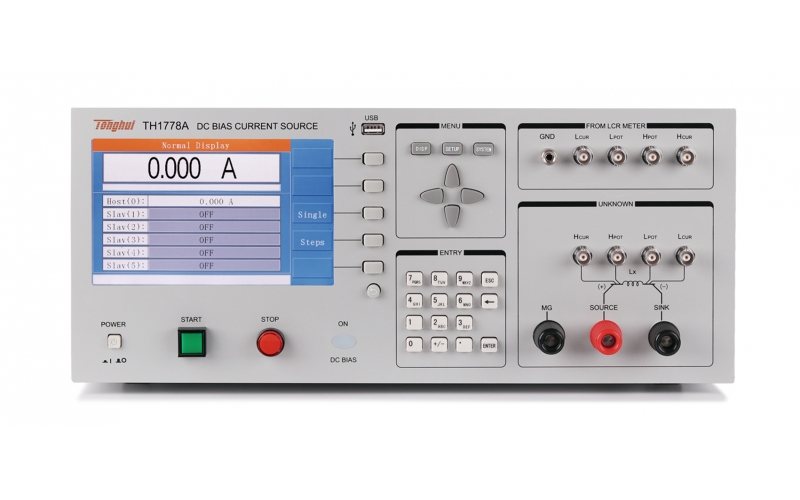

TH1778A 直流偏置電流源
應用
■?電感器/電抗器直流特性分析
■?鐵芯/鐵氧體材料飽和特性分析
■?其他材料的直流特性分析
技術參數
型號
TH1778A主機
顯示
7英寸?800×600?RGB?TFTLCD屏
操作
實體按鍵+腳控開關
支持測量頻率
0Hz-2MHz
電流范圍
0-±20A
電流
量程
0mA-1.000A
1.000A-5.000A
步進
5mA
25mA
掃描調整時間
4ms-3600s
10ms-3600s
掃描調整最小步進
5mA
25mA
量程
1.000A/5.000A/20.0A
最大輸出電壓
10V（此電壓為輸出1.000A時的電壓，不同量程請參照用戶手冊）
最大允許直流電阻
Rmax=Vmax/I?(Ω)（Rmax的計算請參照用戶手冊說明）
最大允許電感量
Lmax=Vmax/(di/dt)?(mH)（Lmax的計算請參照用戶手冊說明）
量程方式
自動
啟動及停止控制方式
START/STOP實體按鍵、4種腳控、總線
連續加載最大電流時間
保守2-3h，不間斷輸出
功能
儀器故障自檢；99組自定義文件管理；雙進度條指示；中英雙語；從機軟開關；實時操作；SCPI指令集；簡易雙顯計算器等
LCR連接能力
可受控TH2829/TH2827/TH2832/TH2838/TH2839

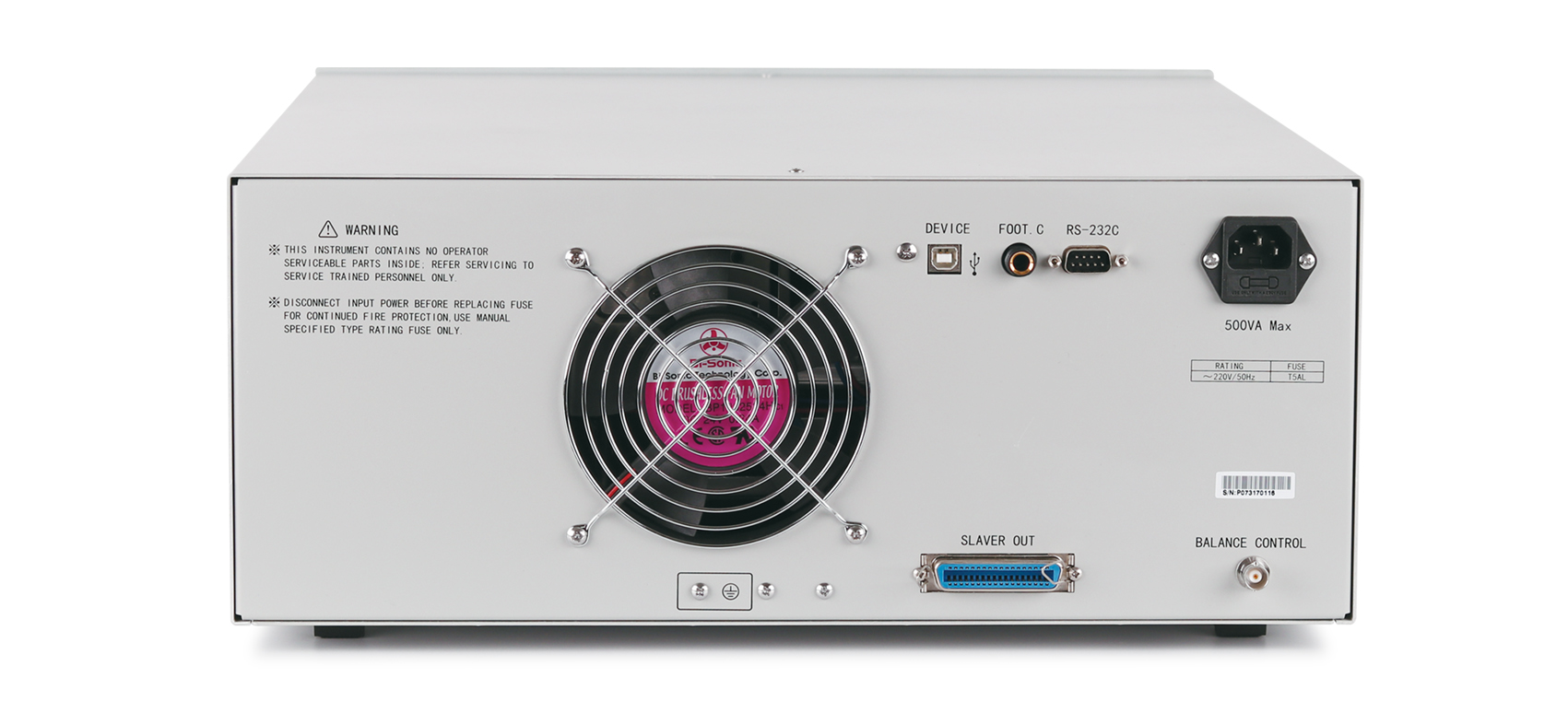

接口
RS232、SlaverLink
