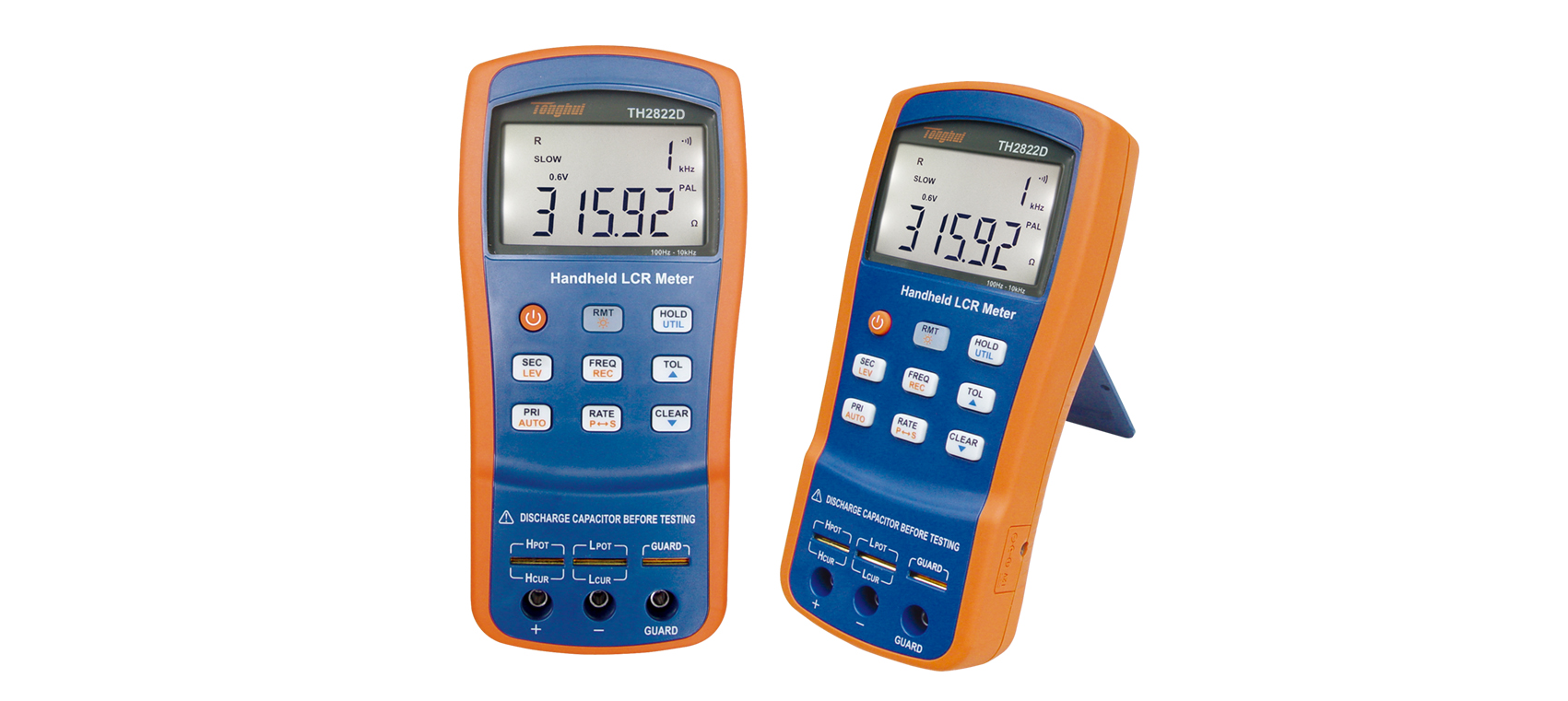

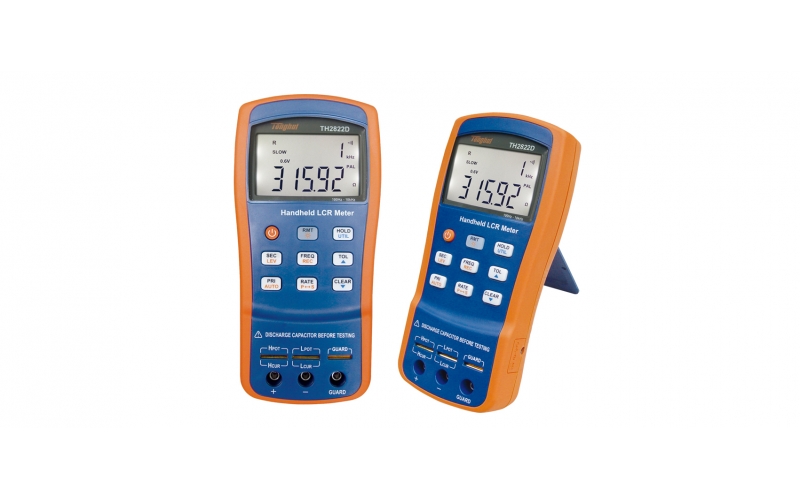

• TH2822D手持式LCR數字電橋


• 簡介

• ■?同惠電子憑借其領先的阻抗測試技術，推出了業界功能最強、性能足以與臺式儀器媲美的新一代TH2822系列手持LCR數字電橋，該產品是 同惠公司在無源元件測試領域多年不懈努力和探索的結晶。
  ? TH2822系列手持式LCR數字電橋采用超低功耗設計和高密度SMD裝配工藝，主副參數同時顯示的帶背光LCD顯示器，清新炫麗的一次成型雙色外殼，操作功能簡潔明了，測試信號頻率最高可到100kHz，主參數40000字讀數及損耗因子0.0001的分辨率，在任何場所可長時間實現對無 源元件進行精確而便捷的測量。
  ? 為應對不同場所的需求，在TH2822D/E上增加了多個信號電平測試，增加了DCR測試功能，測試準確度達0.1%。 TH2822系列提供USB接口通訊能力，可方便的與PC進行數據通訊和遠程控制。為滿足用戶不斷增加對SMD器件的測試需求，用戶還可以選擇TH26009C和TH26029C兩種SMD四段開爾文測試鉗，以平衡性能和價格的不同需求。

• 應用

•


• 技術參數

• 型號	TH2822D
  功 ?能
  測試參數	主參數:?L / C / R / Z / DCR?副參數:?D ?/ Q / R /?θ / ESR
  等效方式	串聯，并聯
  參數及等效模式	手動/自動
  量程方式	自動
  測試端配置	三端、五端
  測試速度	4次/秒，1.5次/秒
  DCR	3次/秒
  校準功能	短路、開路
  容限比較模式	1%,5%,10%,20%
  輸入保險絲	0.1A?/ 250V
  通訊接口	Mini-USB(虛擬串口)
  測 ?試 信 號
  信號頻率	100Hz,120Hz,1kHz,10kHz
  測試信號電平	0.3Vrms,0.6Vrms,1Vrms
  信號源輸出阻抗	100Ω
  顯 ?示

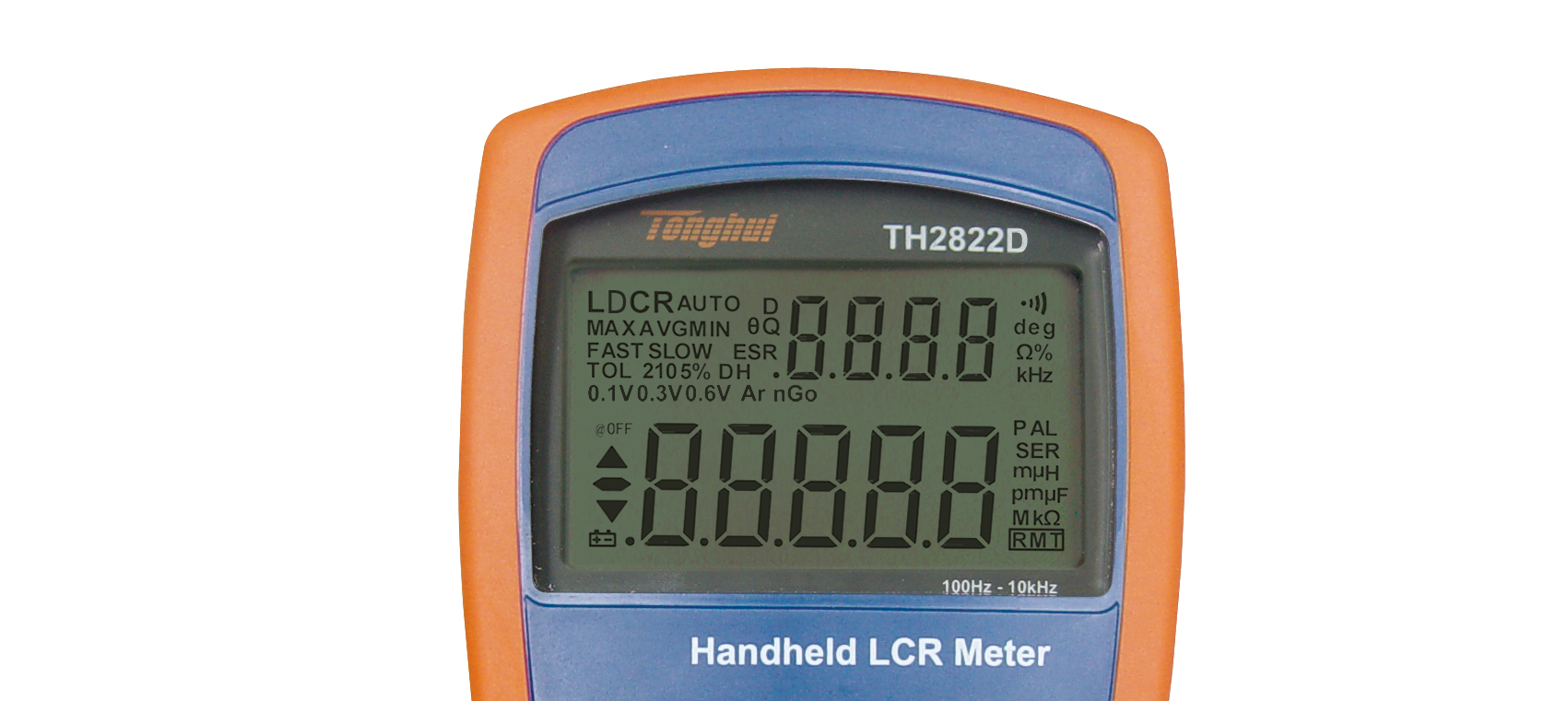

  顯示器	LCD主、副參數雙顯示,帶背光
  讀數	主參數最大讀數40,000字副參數D / Q?最小分辨率: 0.0001
  最高準確度	0.1%
  顯示范圍
  L	0.00μH-1000.0H
  C	0.00pF-20.000mF
  Z/R	0.0000Ω-10.000MΩ
  DCR	0.0000Ω-20.000MΩ
  ESR	0.0000Ω-999.9Ω
  D	0.0000-9.999
  Q	0.0000-9999
  θ	0.00°-±180.0°
  供電
  電池型號	TH2822D:LH-200H7C，8.4V Ni-MH 200mAH 可充電電池
  AC電源適配器	輸入：220V/50Hz；輸出：12V-15V(100Ω負載)
  待機（關機）電流	11μA
  自動關機設定	5min, 15min, 30min, 60min, OFF可設定；出廠默認5min
  電池低電壓指示	電池電壓低于6.8V 時，指示低電壓

  ?

• 附件

標配
配件名稱	型號
測試線	TH26029C
國標適配器	TH26028(CCC)
手持表測試線	TH26004F(JC-BBC03009)
短路片	TH26010B
測試線	TH26027AS

選配
配件名稱	型號
TH2822貼片測試線	TH26009C
