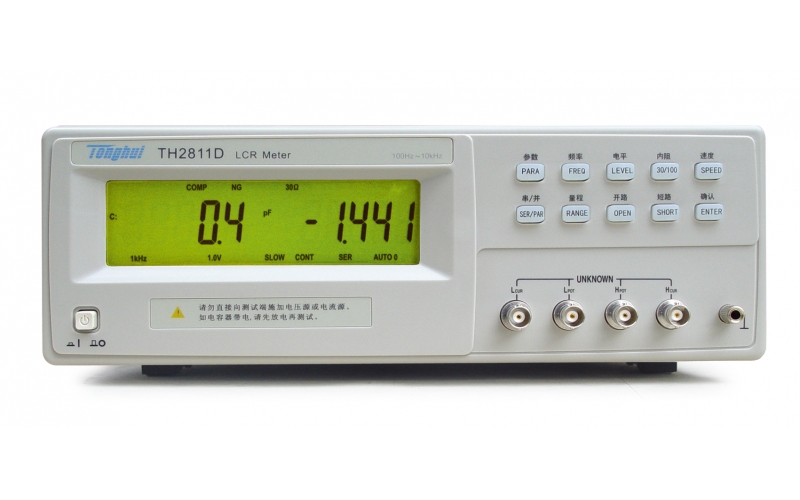

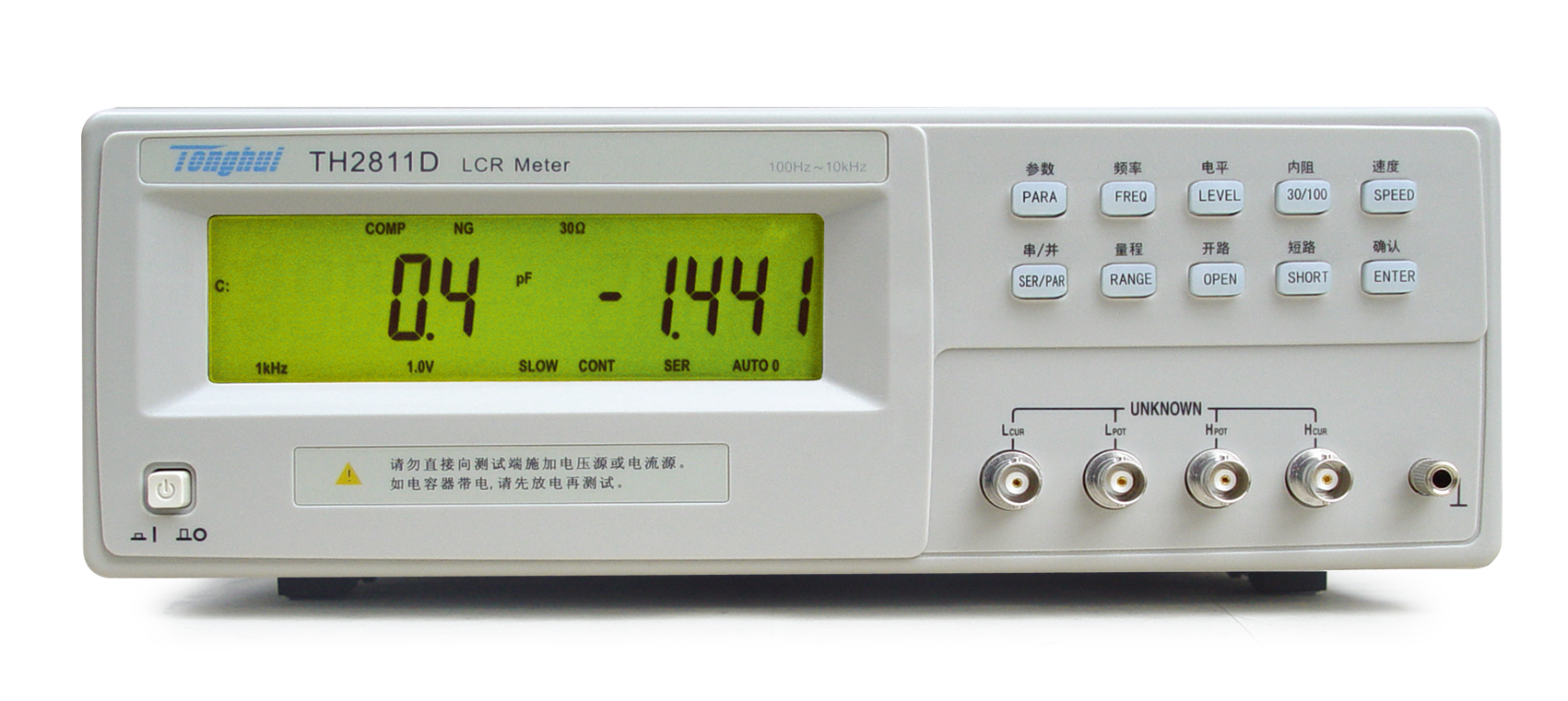

• TH2811D LCR數字電橋


• 簡介

• ■?TH2811D型LCR數字電橋是本公司最新研制的低頻元件測量的換代產品， 其中應用多項元件測量的最新技術，大字符LCD顯示，采用SMT貼片工藝，操作方便，外形美觀?？蓾M足生產線質量保證、進貨檢驗及自動化生產的需要。TH2811D為常州同惠最新推出的一款低價LCR數字電橋，在夾具方面采用了TH26004s-1四端開爾文測試電纜加TH26001A 四端測試夾具以及短路片，精度為0.2％，內阻30/100歐姆。

• 應用

•


• 技術參數

• 測 ?量 功 能
  測試參數	L-Q, C-D, R-Q, |Z|-Q
  基本準確度	0.2%
  等效電路	串聯, 并聯
  量程方式	自動, 保持
  觸發方式	內部
  測試速度(1kHz)(次/秒)	快速: 12,中速:5.1 慢速:2.5
  校準功能	開路 / 短路,掃頻清零
  測試端配置	5端
  測 ?試 信 號
  測試信號頻率	100Hz,120Hz,1kHz,10kHz,±0.01%
  輸出阻抗	30Ω,100Ω
  測試信號電平	0.3Vrms, 1Vrms
  測量顯示范圍
  |Z|, R	0.1 mΩ — 99.99 MΩ
  C	0.01pF — 99999μF
  L	0.01μH — 99999H
  D	0.0001 — 9.9999
  Q	0.0001 — 9999.9
  顯示
  顯示方式	直讀帶背光大字符LCD顯示
  顯示器	主、副參數：5位
  比較器
  接口

  ?

• 附件

標配
配件名稱	型號
四端夾具	TH26001A
短路片	TH26010
四端Kelvin測試線	TH26004S-1

選配
配件名稱	型號
帶盒貼片測試線	TH26029B
