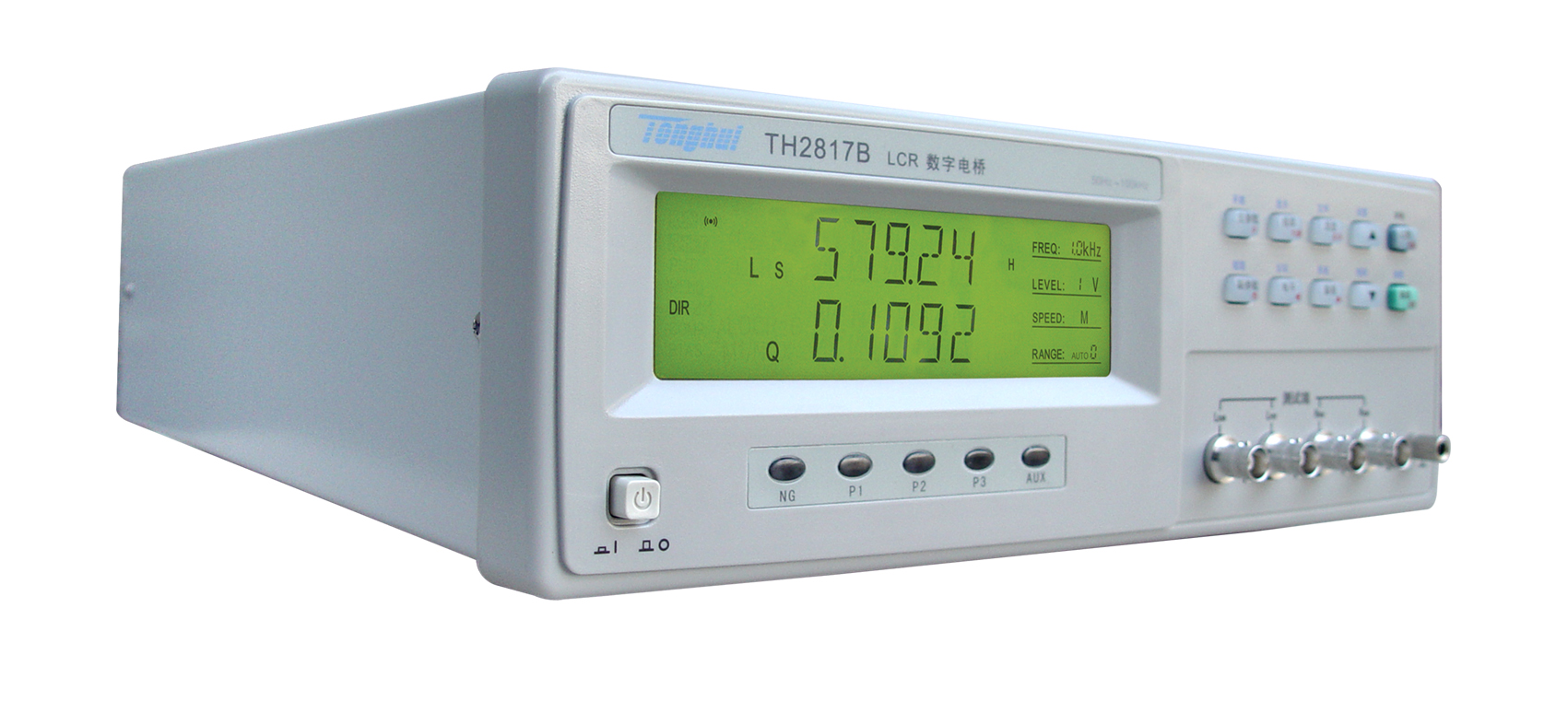

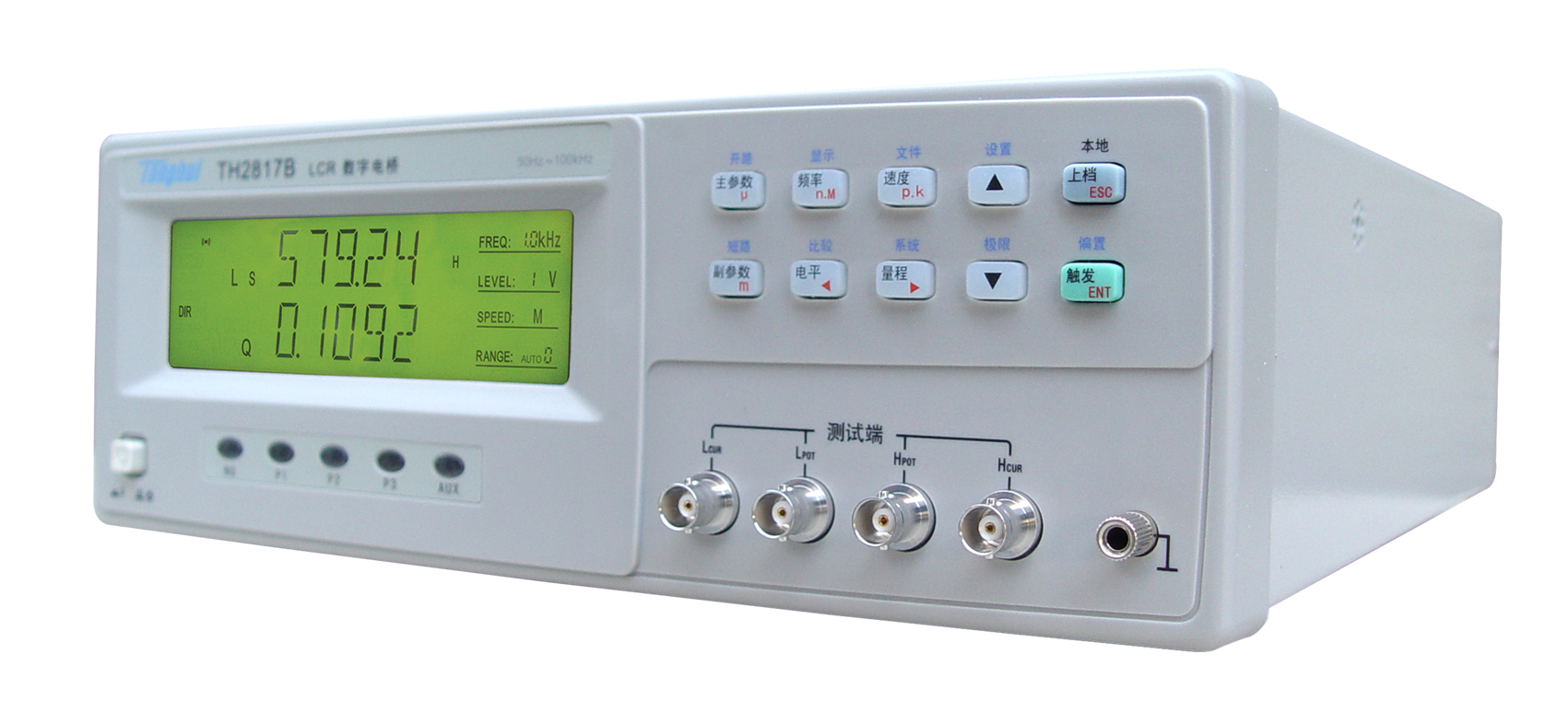

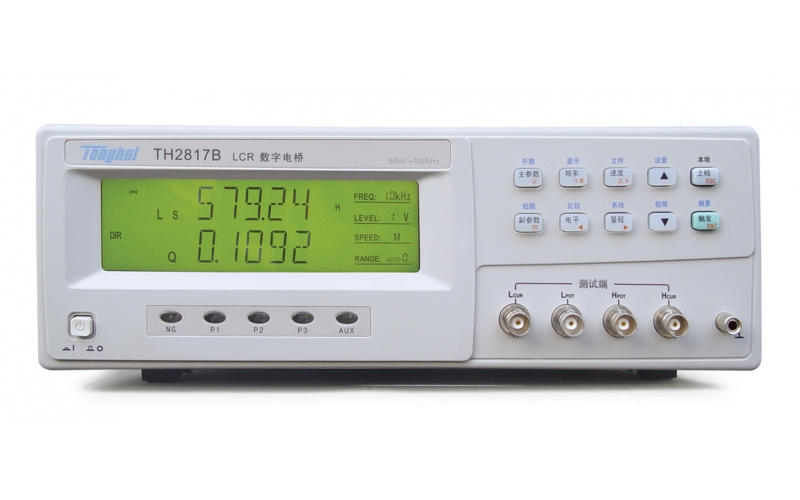

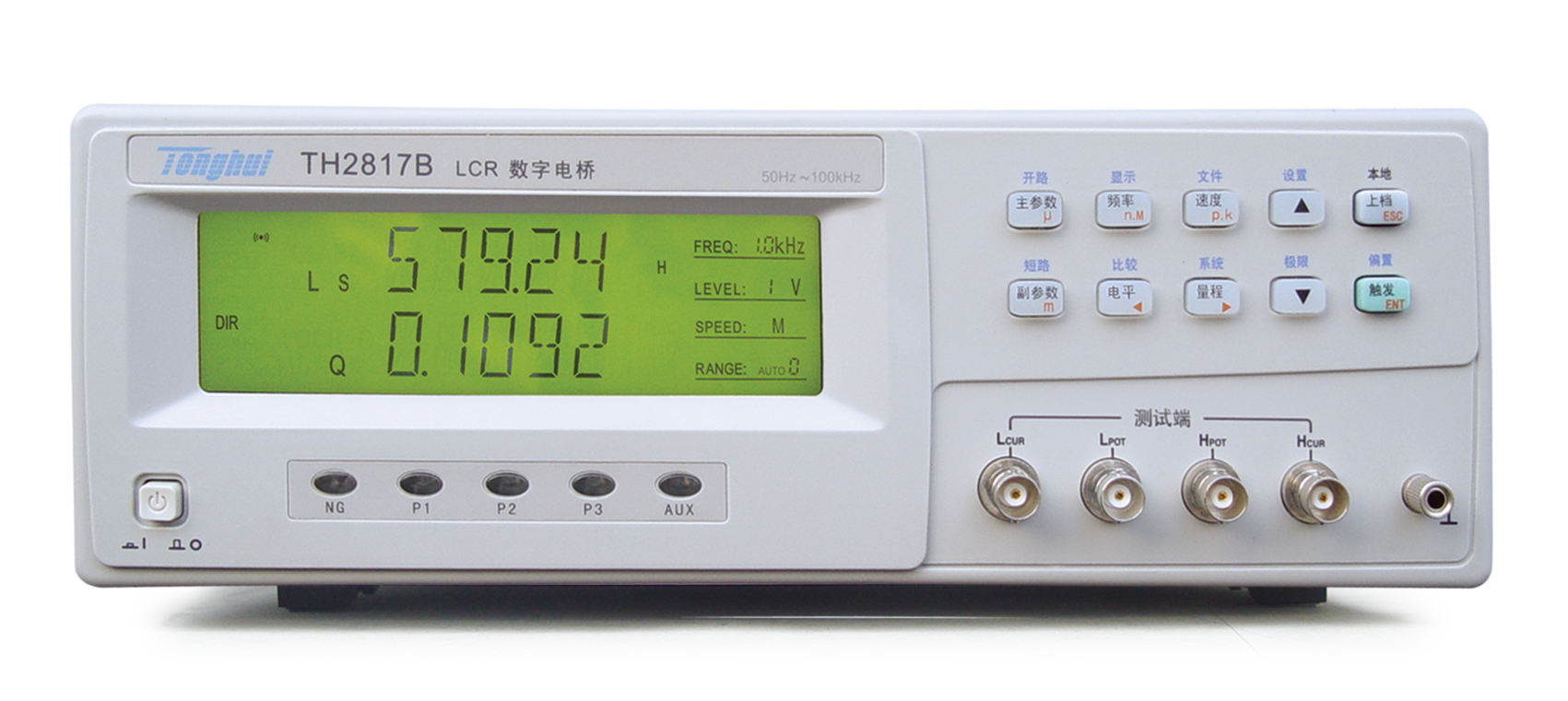

• TH2817B LCR數字電橋


• 簡介

• ■?TH2817B LCR數字電橋是本公司最新推出的高性價比元件參數測試儀器。該產品綜合了本公司多年電橋研制上的成熟技術,是精簡通用型與高性能LCR電橋的完美結合，可滿足生產線質量保證、進貨檢驗及元件評估的測量要求。

• 應用

•


• 技術參數

• 型號		TH2817B
  測試參數	LCR參數	|Z|,R,X, C, L,Q, D,θ
  測試頻率		50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz,共10點
  信號源內阻		30?Ω , 100 Ω
  測試電平		0.1Vrms,0.3Vrms,1Vrms
  基本準確度		0.1%
  顯示范圍	|Z|, R, X	0.0001Ω—99.999MΩ
  	C	0.001pF—9999.9μF
  	L	0.001uH—99.999kH
  	D	0.0001—9.9999
  	Q	0.0001—9999.9
  	θ	-179.99—179.99
  測量速度		快速:20次/秒,中速:8次/秒,慢速:2次/秒
  觸發方式		內部, 手動, 外部，總線
  比較器功能		四檔（三檔合格一檔不合格)，另有一個附屬AUX檔
  存儲器		10組內部儀器設定供存儲/調用

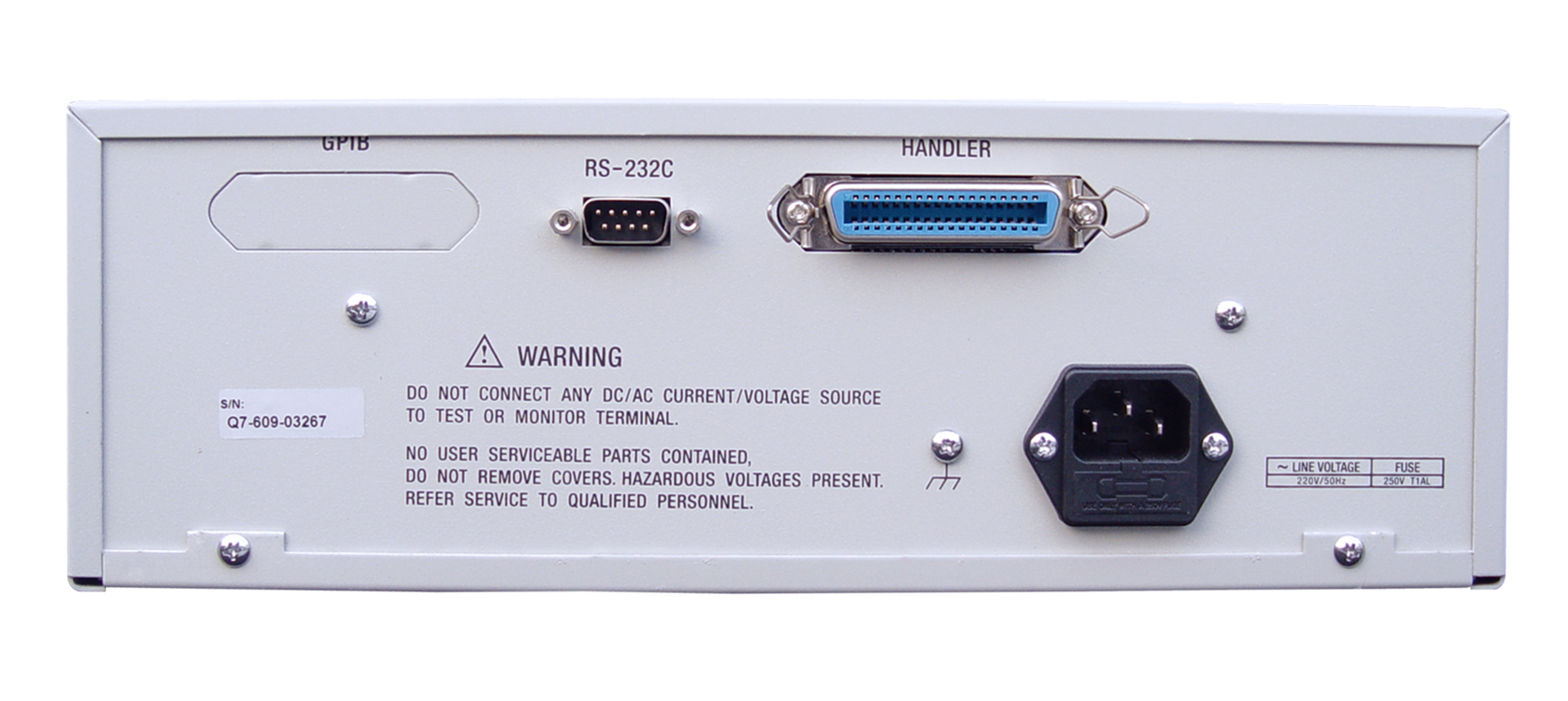

  接口		RS-232C, HANDLER, GPIB (選件)

  ?

• 附件

標配
配件名稱	型號
四端夾具	TH26005A
短路片	TH26010
帶盒四端絕緣帶鎖Kelvin測試線	TH26011AS

選配
配件名稱	型號
磁環夾具	TH26008A
帶盒貼片測試線	TH26009B
帶盒貼片測試線	TH26029B
