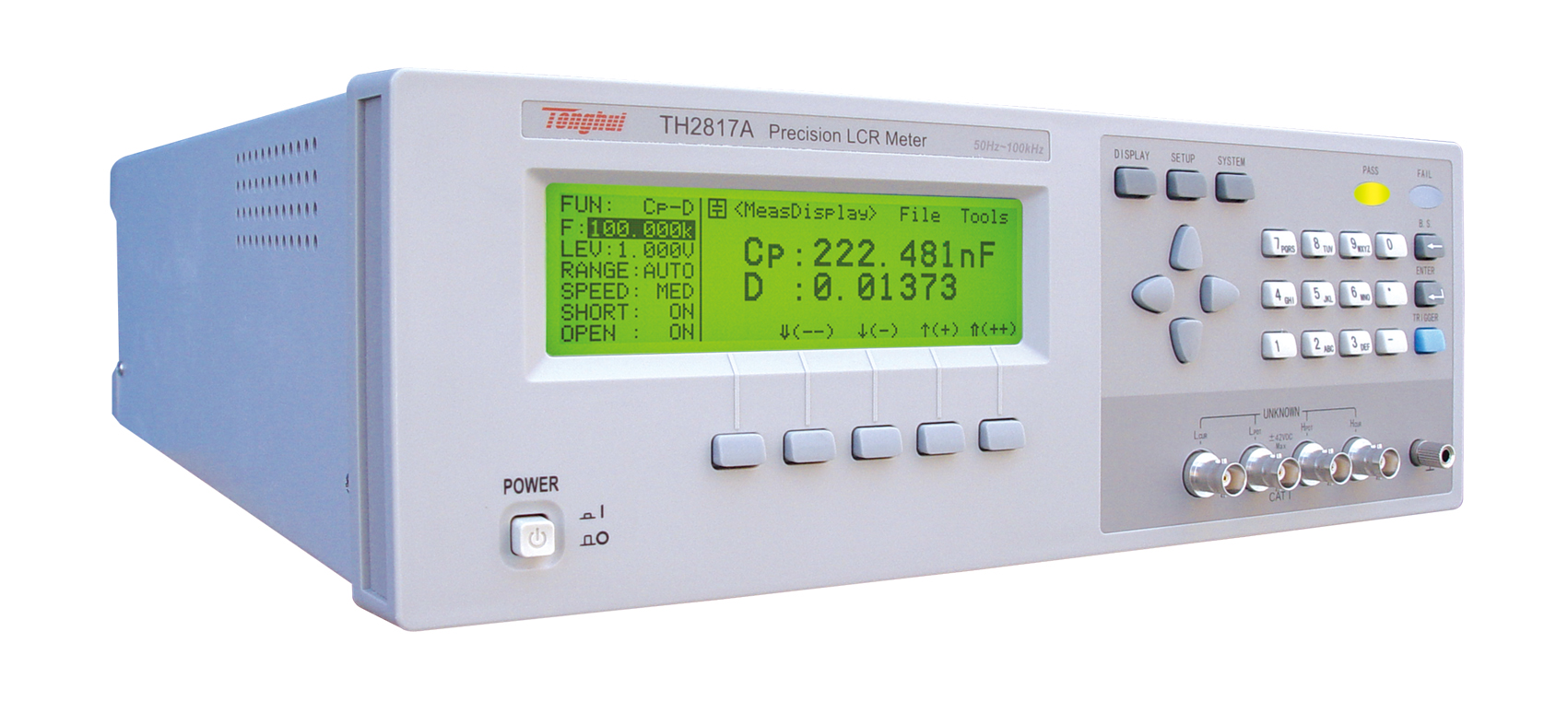

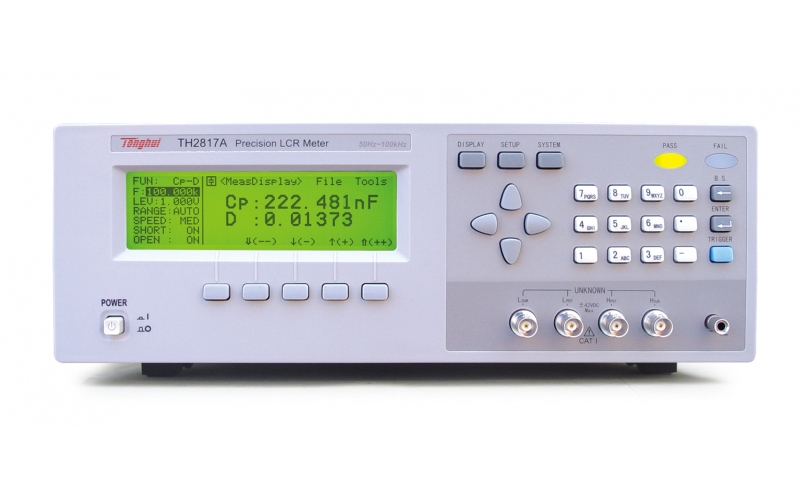

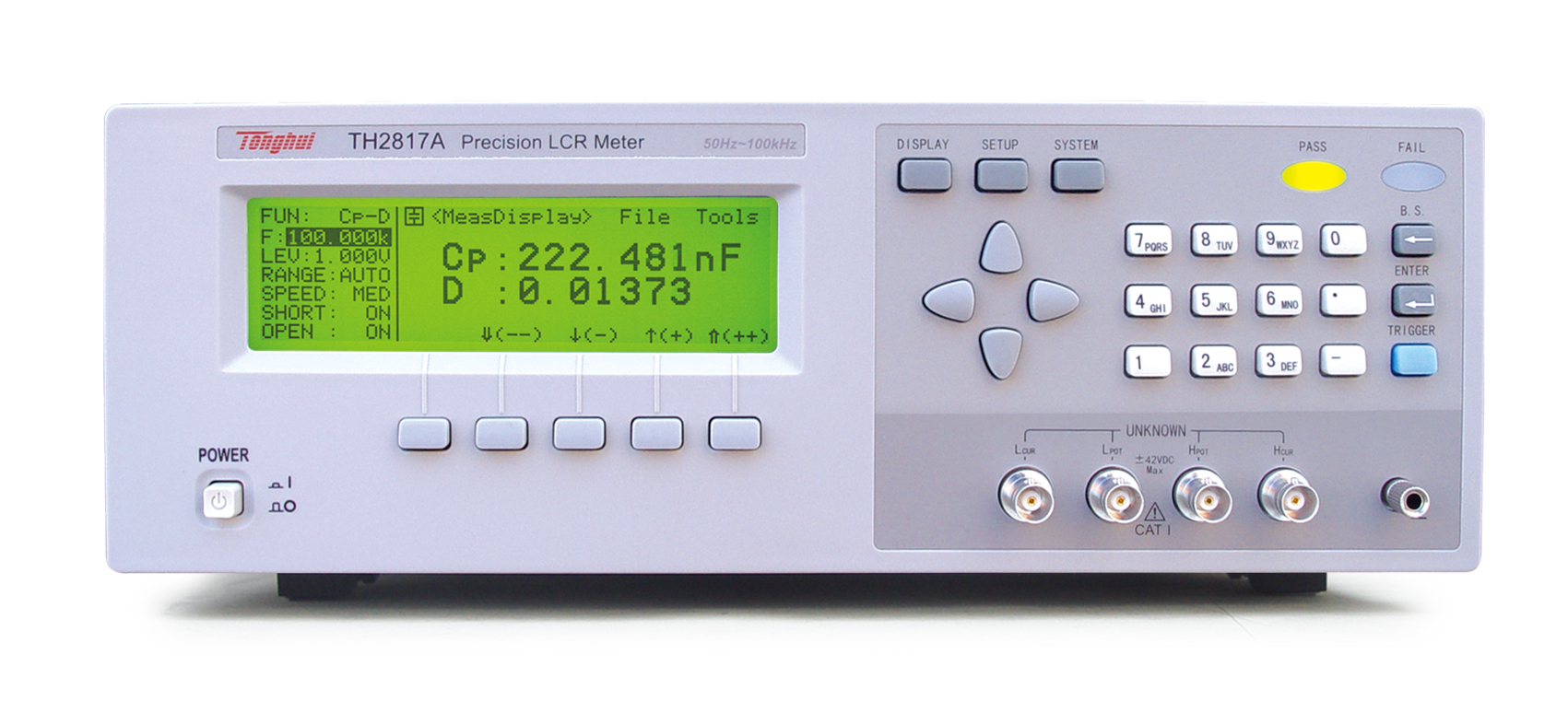

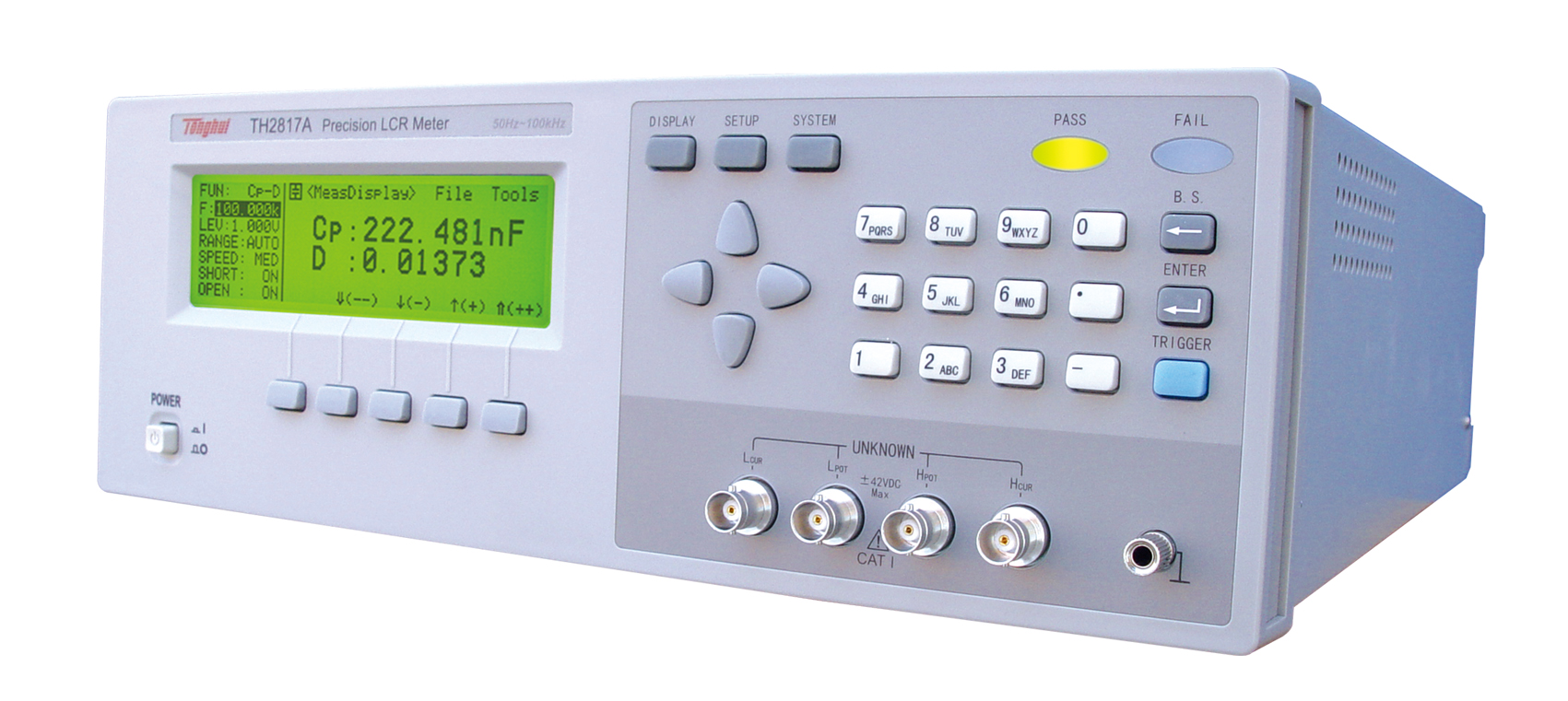

• TH2817A 精密LCR數字電橋


• 簡介

• ■?TH2817A型精密LCR數字電橋集成了本公司多年元件測試的成熟經驗。該產品強大的測試功能和優越的測量性能使其擠身于同類先進水平，結合以低廉的價格將給予廣大客戶超值的享受。該產品可提供穩定的6位測試分辨率，50Hz-100kHz的頻率范圍、0.01V-2.0V可編程信號電平、高達30次/秒的測量速度、9級精細量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式, 可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。該產品提供的HANDLER、GPIB及RS232C接口為儀器使用于元件自動分選系統、與計算機通訊及測試過程紀錄創造了良好的條件。

• 應用

•


• 技術參數

• 測試參數	|Z|,C,L,X,B,R,G,D,Q,θ
  顯示器	240x64點陣LCD顯示器，6位讀數分辨率
  測試頻率	TH2817A	50Hz,60Hz,100Hz,120Hz, 200Hz,400Hz,500Hz,1kHz, ?2kHz,4kHz,5kHz,10kHz, 20kHz,40kHz,50kHz,100kHz， 共16個頻點
  測試電平范圍	10mVrms-2. 0Vrms,10mV步進
  基本準確度	0.05%
  ? ? ? ? 顯示范圍 ? ? ? ?	|Z|,R,X	0.00001Ω-99.9999MΩ
  	G,B	0.00001μS-999.999S
  	C	0.00001pF-999.999mF
  	L	0.00001μH-9.99999kH
  	D	0.00001-9.99999
  	Q	0.00001-99999.9
  	θ(DEG)	-179.999°-179.999°
  	θ(RAD)	-3.14159-3.14159
  	△%	-999.999%-999.999%
  測量速度	快速：30次/秒, 中速：10次/秒, 慢速：1.5次/秒
  等效電路	串聯，并聯
  量程方式	自動，保持
  觸發方式	內部，手動，外部，總線
  平均次數	1-255（TH2816B無）
  清零功能	開路，短路，負載校正
  測量端	5端
  顯示方式	直讀, ΔABS, Δ%, V/I(電壓/電流監示) , 檔號及檔計數
  列表掃描	4點頻率, 電平, 直流偏置列表掃描測試
  比較器功能	TH2817A		四檔（三檔合格，一檔不合格)另有一個附屬檔
  存儲器	12組內部?jī)x器設定供存儲/調用

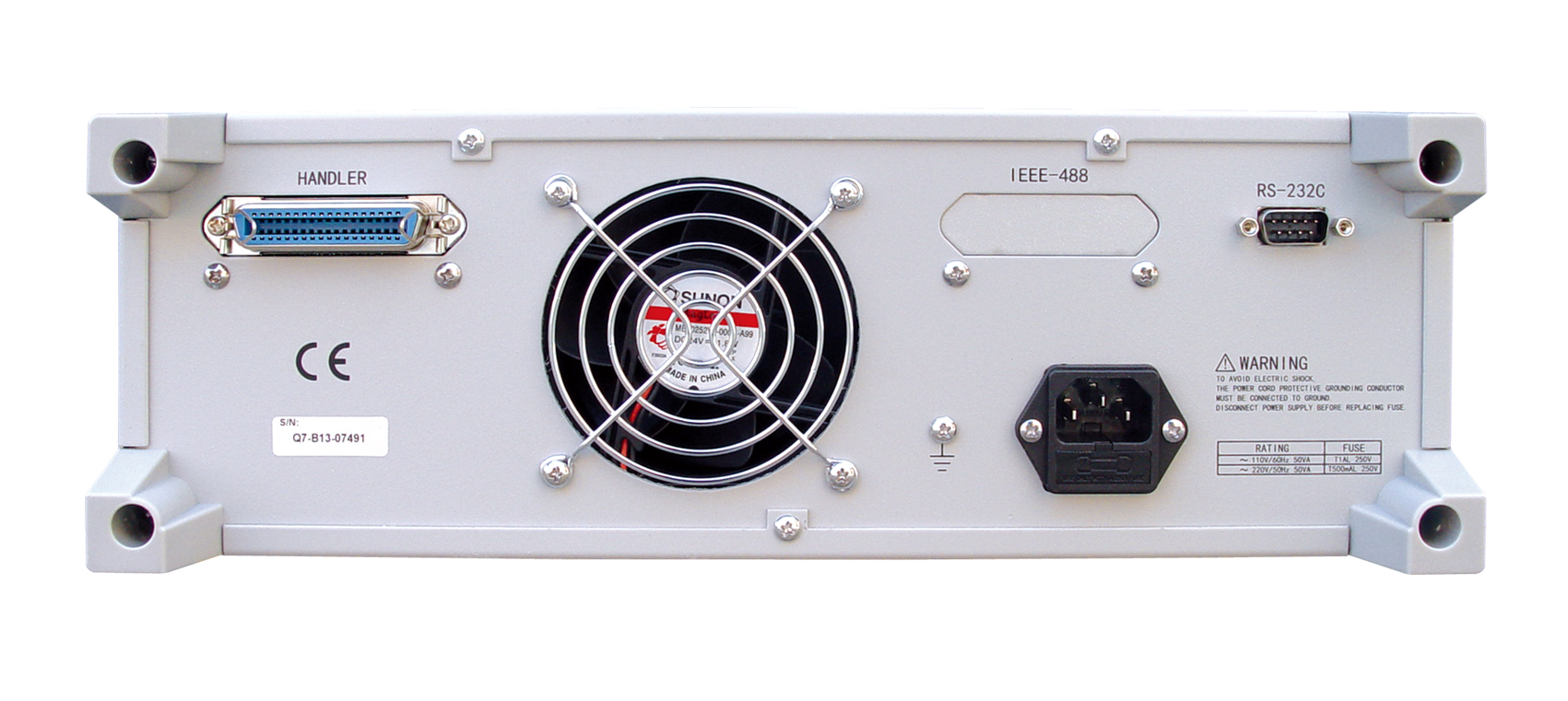

  接口	TH2817A		RS-232C,HANDLER，GPIB(選件)




• 附件

標配
配件名稱	型號
四端夾具	TH26005A
短路片	TH26010
帶盒四端絕緣帶鎖Kelvin測試線	TH26011AS

選配
配件名稱	型號
磁環夾具	TH26008A
帶盒貼片測試線	TH26009B
帶盒貼片測試線	TH26029B

TH2817A 精密LCR數字電橋
