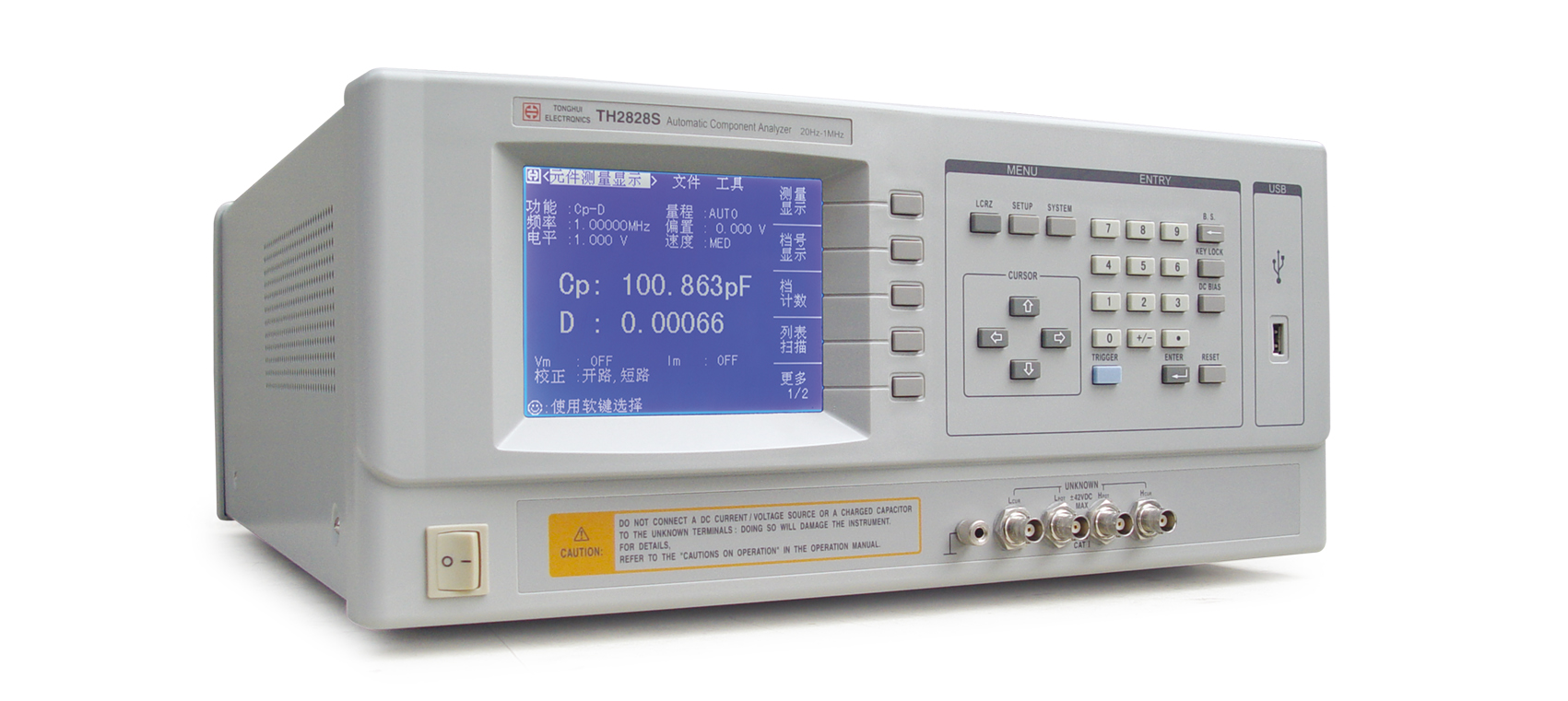

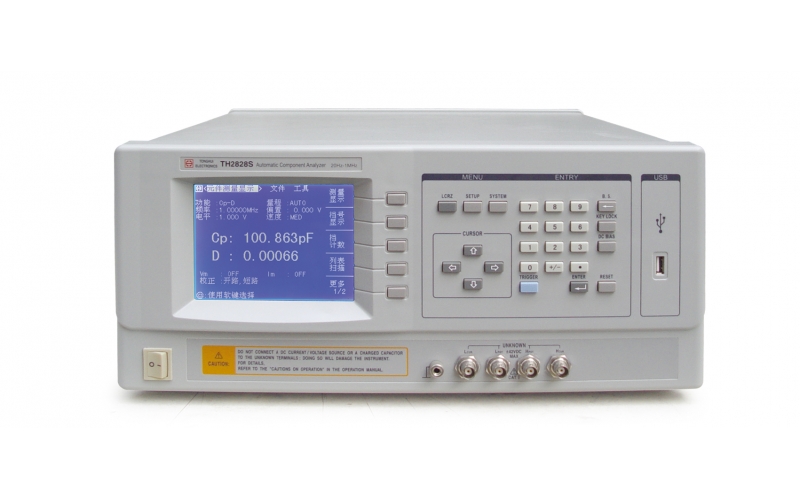

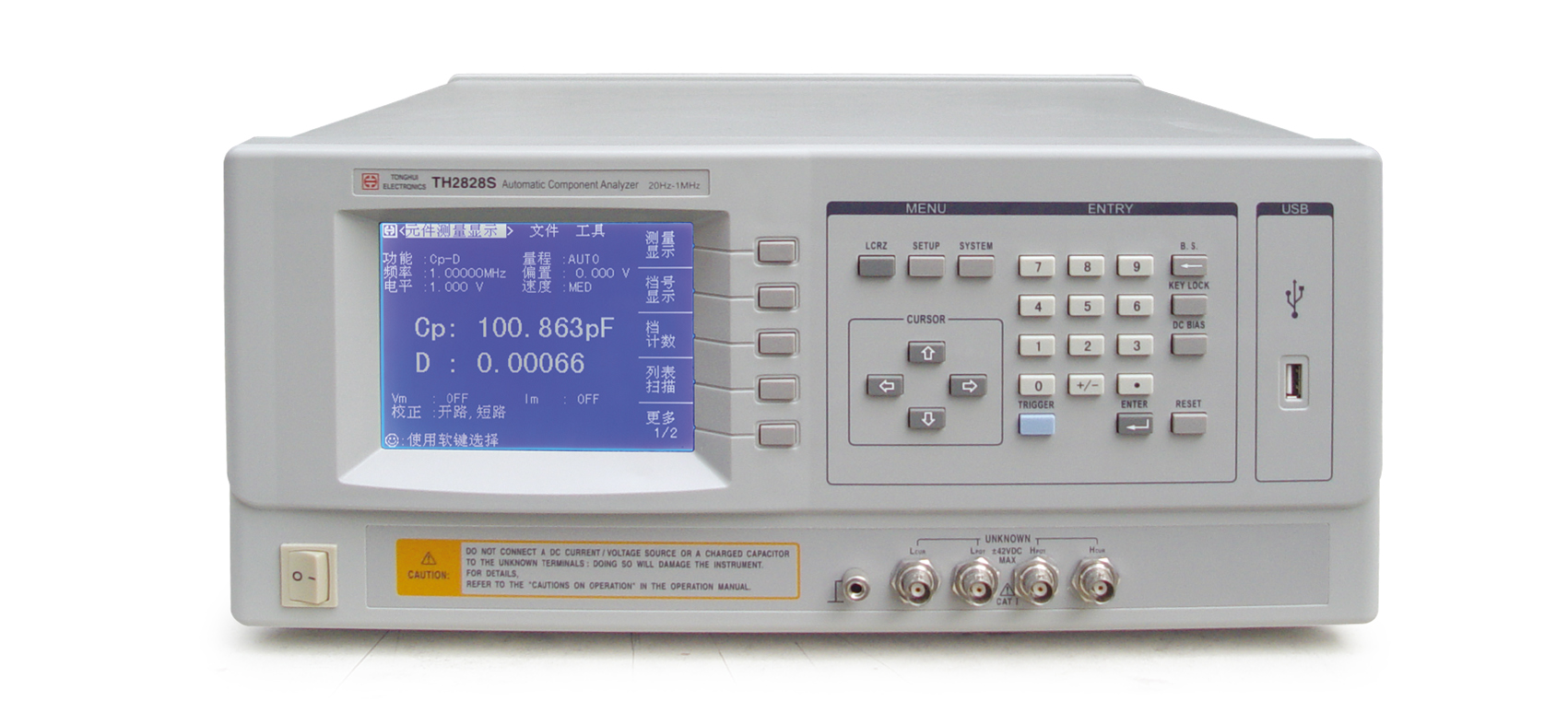

• TH2828S 阻抗分析儀


• 應用

• ■?無源元件

  ? 電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。

  ■?半導體元件

  ? LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性；晶體管或集成電路的寄生參數分析

  ■?其它元件

  ? 印制電路板、繼電器、開關、電纜、電池等的阻抗評估

  ■?介質材料

  ? 塑料、陶瓷和其它材料的介電常數和損耗角評估

  ■?磁性材料

  ? 鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估

  ■?半導體材料

  ? 半導體材料的介電常數、導電率和C-V特性液晶材料：

  ■?液晶單元

  ? 介電常數、彈性常數等C-V特性




• 技術參數

• 測試參數	|Z|,|Y|,C,L,X,B,R,G,D,Q,θ,ESR,Rp
  測試頻率	20Hz-1MHz,1mHz分辨率
  測試電平范圍	正常：5mV-2V,恒電平：10mV-1V,1mV 步進
  輸出阻抗	30Ω，100Ω可選
  基本準確度	0.05%
  ? ? ? ? 顯示范圍 ? ? ? ?	|Z|,R,X	0.00001Ω-99.9999MΩ
  	|Y|,G,B	0.00001μS-99.9999S
  	C	0.00001pF-9.99999F
  	L	0.00001μH-99.9999kH
  	D	0.00001-9.99999
  	Q	0.01-99999.9
  	θ(DEG)	-179.999°-179.999°
  	θ(RAD)	-3.14159-3.14159
  	△%	-999.999%-999.999%
  測量時間（≥1kHz）	快速：32ms, 中速：90ms, 慢速：650ms
  等效電路	串聯，并聯
  量程方式	自動，保持
  觸發方式	內部，手動，外部,總線
  平均次數	1-255
  清零功能	開路，短路，掃頻清零，負載
  內部直流偏置源	0V,1.5V,2V
  比較器功能	10檔分選和檔計數功能
  存儲器	可保存20組儀器設定值

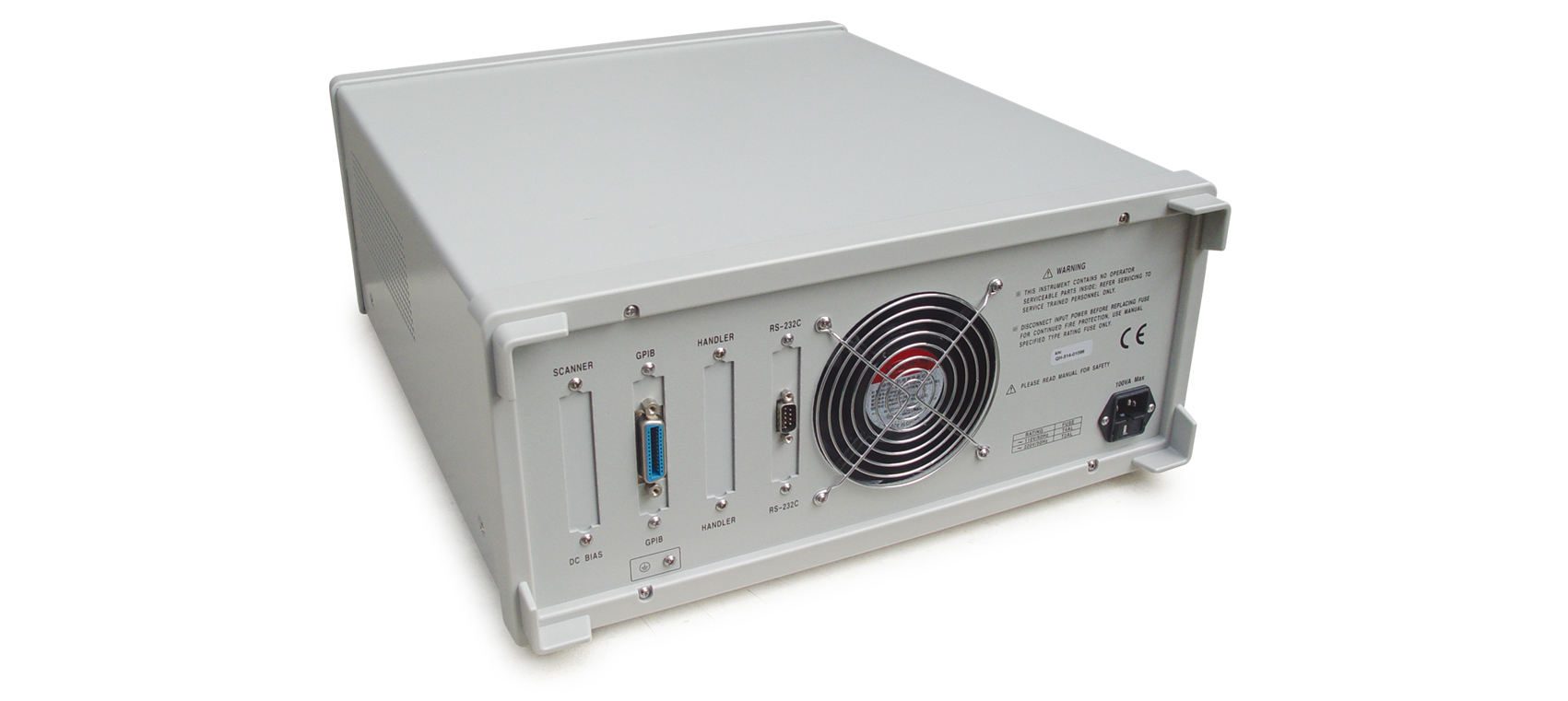

  接口	RS-232C、HANDLER(選件)、USB(選件)、GPIB




• 附件

標配
配件名稱	型號
四端帶卡夾具	TH26005C
短路片	TH26010
帶盒四端絕緣帶鎖Kelvin測試線	TH26011BS

選配
配件名稱	型號
磁環夾具	TH26008A
帶盒貼片測試線	TH26009B
